PADS覆铜时不避让board cut out

录入:edatop.com    点击:

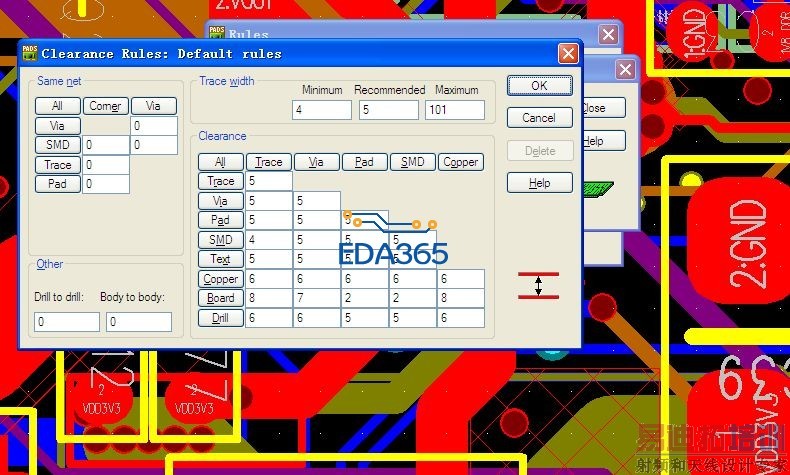

pads覆铜时不避让board cut out,覆完铜后都看不到孔了,规则里面我是有设置的,请大家指教。

我的层设置的是no plane

能上文件吗。这样好找问题

问题已解决,谢谢!

问题已解决,Ignore board clearance前面不应该打勾的
