这个怎么做出来?

录入:edatop.com    点击:

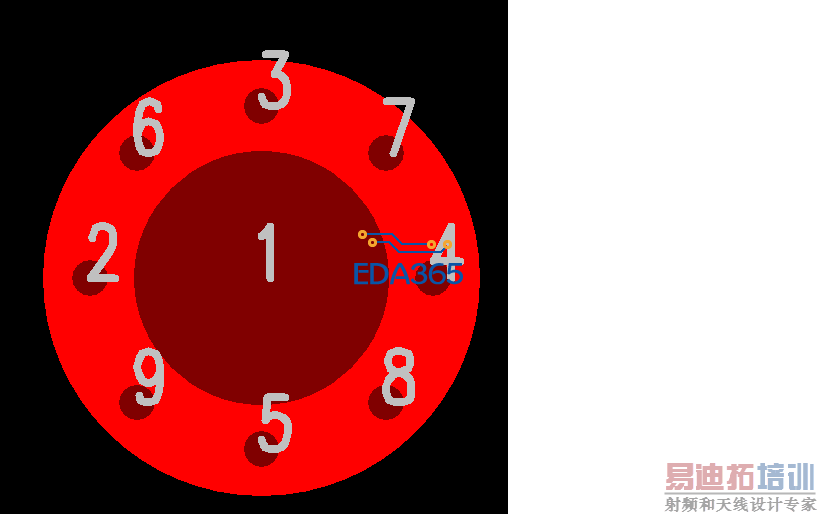

这是一个安装孔。孔边上的焊盘2、3、4、5、6、7、8、9怎么做出来

放的过孔

都是焊盘

做封装时放的过孔

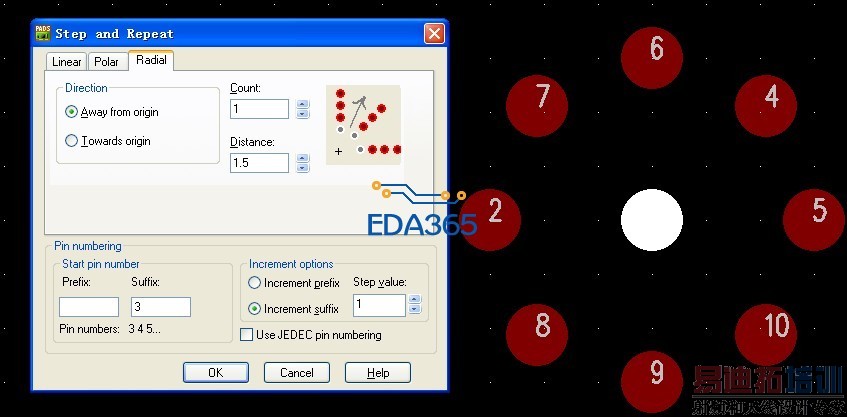

1.在畫封裝時,先設置PAD2的座標為(x,0);
2.選中PAD2,右鍵選擇Step and Repeat--Polar--選擇方向為逆時針,將右邊的Lock欄中的Angle設置為45度后鎖定,設置Count為8,Angle range為360即可。
C:Documents and Settingsnanying.zhuDesktop

多谢

谢谢,学习了。

thanks for sharing this information
