CAM350问题

录入:edatop.com    点击:

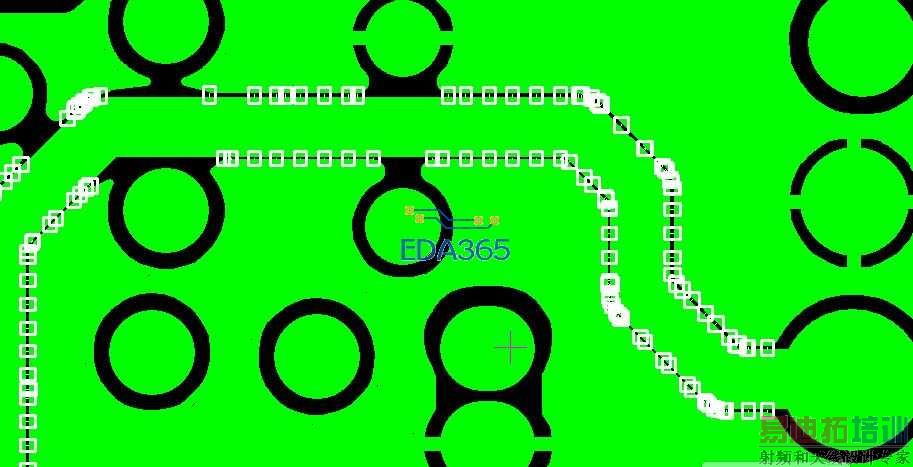

如图,我在CAM350中把线宽改粗了,这样跟铜箔间距太小,怎么修改铜箔,我是菜鸟,请知道的大侠告知一下,谢谢啦。

为啥不在PCB文件中修改。弱弱的问下如何在CAM350中修改走线宽度

没有PCB资料,只有CAM350资料,要不就不用这么费劲啦。

听说CAM350可以转成PADS的,但是转成的线是图形,只能看没有电气特性

晕倒。

可以在CAM35里削铜咯,先新建一层,然后建个D码如:0.5MM去削,最后复合起来在按ail+u+c出来的层就是 你想要的

改变Dcode应该可以吧
