21IC上面讨论的5种布线方式哪种好点？
录入：edatop.com 点击：

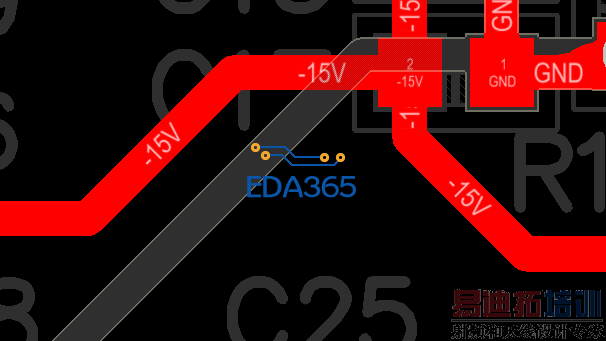

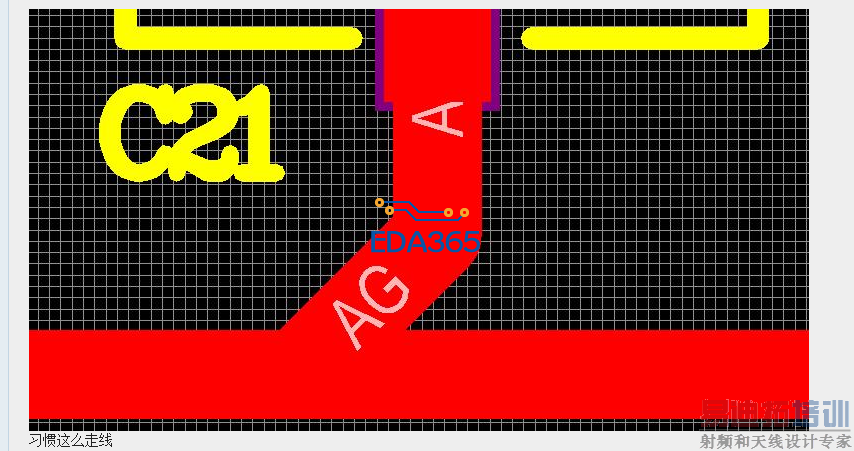

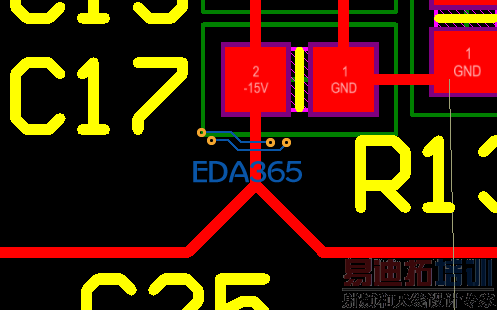

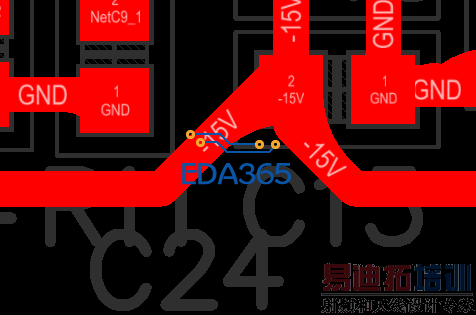

都没讨论出结果，在这里来问问。（图上面有电源，这里不做电源，是电源我就一大块全部包起来了） 求各位解答，本人认为第一种好点。第二，三种完全就是凑数的锐角，第4种看着好像不错但是会不会给加工特别贴片阻碍，第五种相当于把焊盘做其他用了，而且焊盘还冒尖角。
第一种和第六种好点。

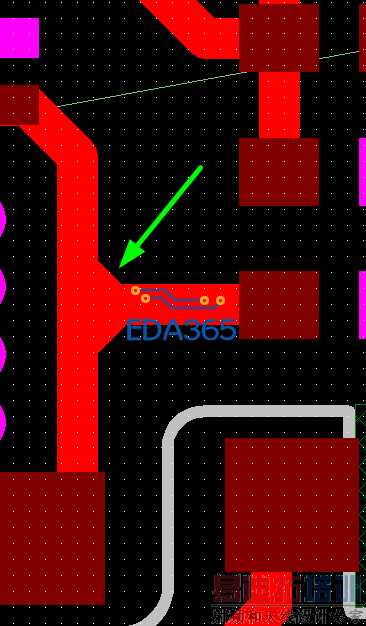

第六种：
关键是看电容起作用不！否则无所谓啦
按JIMMY大师的来就好
学习大师的方法
习惯用哪一种就哪一种，不要给自己那么多限制。
如果是高速线的话（至少也是一定速率的信号线，而非电源线）呢？比如信号总线，每一条都补上一块铜皮好倒是好，问题是一个是太多太麻烦，另一个是太密的话也不太好补吧。 一般怎么处理？
如果是高速线的话（至少也是一定速率的信号线，而非电源线）呢？比如信号总线，每一条都补上一块铜皮好倒是好，问题是一个是太多太麻烦，另一个是太密的话也不太好补吧。 一般怎么处理？
首先这里是讨论电源线的走法。
高速信号线要遵循走线拓扑和减少STUB的方式进行，这是另外一个讨论范围了。
