solder mask web is small than 最小设置？这个应该没问题吧，上图，帮看看
录入：edatop.com 点击：
（pads9.5）画QFN封装的时候，QFN焊盘比较小，提示说solder mask web is smaller than the minimum allowed。Do you wang to create a gang solder mask?，我翻译是：solder mask 的网格比最小允许的网格要小，你想创见一团连在一起的solder mask 吗？
我自己认为没啥问题，不知道大神们的观点如何？
请看图：
我自己认为没啥问题，不知道大神们的观点如何？
请看图：
点击YES后，发现管脚编号挤在一起啦，好热闹...
适当的减少些，锡膏工艺
您说的 是 我们用软件减少吗？
还是指PCB加工厂减少？
1，补偿问题
焊盘的宽度可以适当减少些，阻焊补偿也是如此，比如只补偿3mil.
2，管脚编号在一起开会。

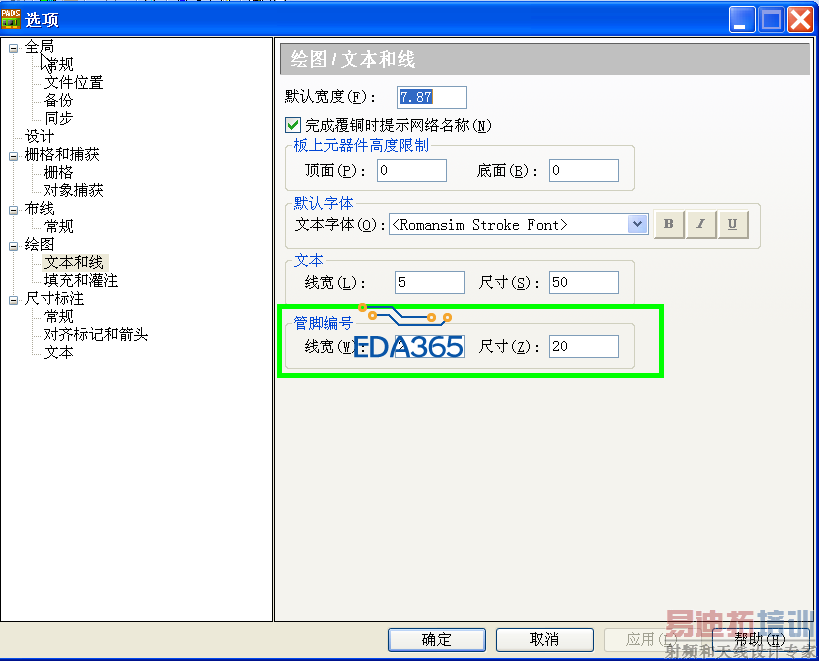

选项里改一下管脚编号的尺寸大小：
