PADS 9.3如何打开Candence Orcad 16.3的原理图

打不开,你的ORCAD版本太高了,而且ORCAD16.3只能转出16.2的版本,除非你能把ORCAD转成10.8左右的版本就能用PADS打开了.

这个链接上面也有方法.

导入就可以

2楼的方法是可以的，只要原理图没有问题，我这边已经转出来过几次了，说一下，我的也是16.3和9.3的

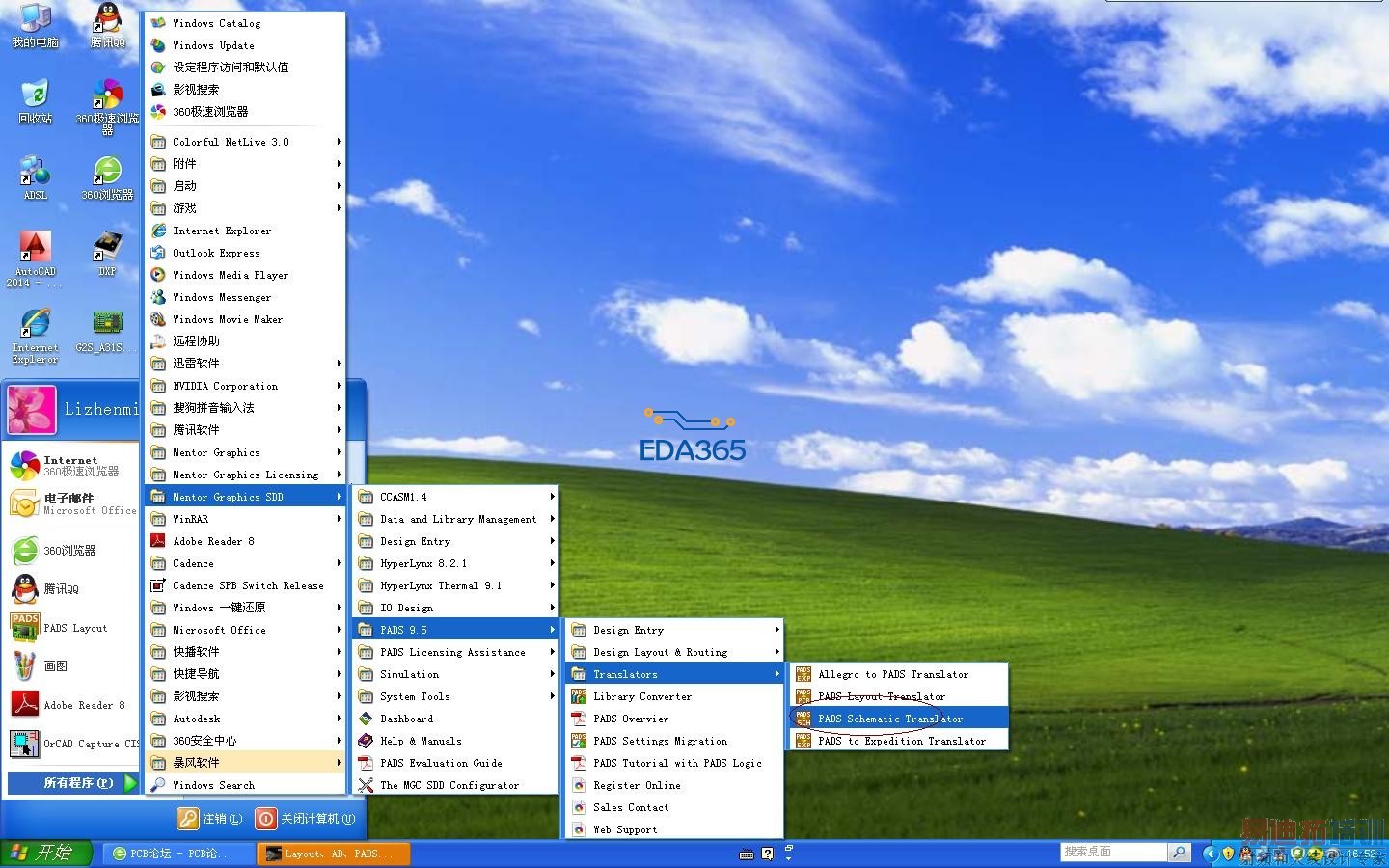

把Orcad16.3的文件另存为16.2的文件（注意文件名，不能有小数点等不符合规则的符号）；然后打开PADS9.3自带的转换工具，如图，在里面添加好路径，直接把16.2的文件转换成PADS可以用的原理图。这个工具的具体使用方法请自己学习，谢谢！
