看华为布线规范的疑问

录入：edatop.com 点击：

　　　　注：PIN密度的定义为：板面积（平方英寸）/（板上管脚总数/14）这里的“板上管脚总数/14”怎么理解？谢谢！

顶起，知道的朋友解答一下。

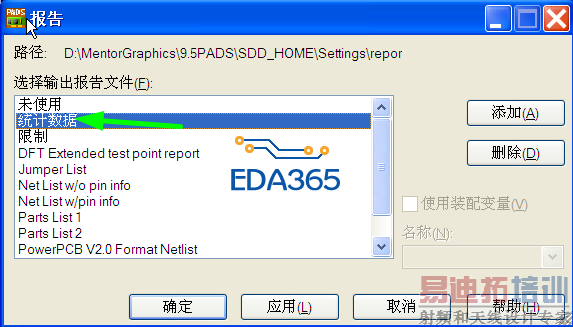

FILE->REPORT->统计数据

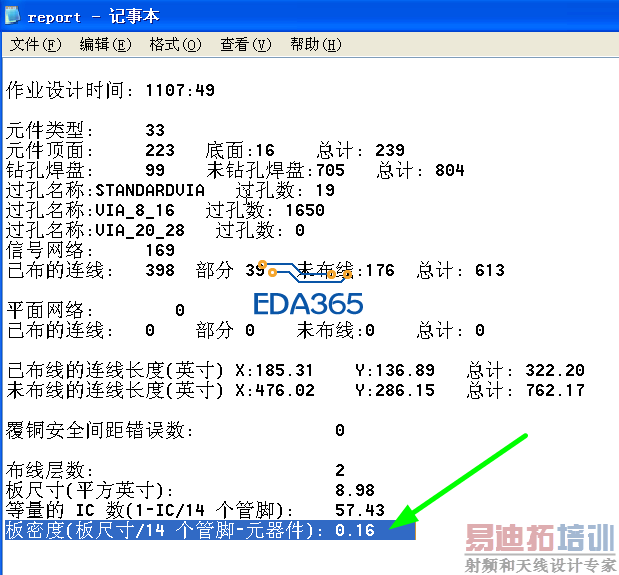

板密度(板尺寸/14 个管脚-元器件): 0.16

谢谢老师。这里除以“14”，14是什么参数啊？

目测，8.98/57.43=0.16。假设每个器件是14pin，根据项目的总pin数可以计算等量ic数，由板子尺寸和等量IC数可以计算板子密度。

知道了，谢谢
