pads2007导入dxf什么都看不见

录入：edatop.com 点击：

结构工程师给的图纸是mm单位，我也转换了一份英制mil的，就是放大了39.37倍。两个格式的dxf文件我导入pads2007，什么都看不见，我把结构图纸发出来，哪位大哥帮帮忙，实在不知什么原因
structure.rar
公制和英制图纸

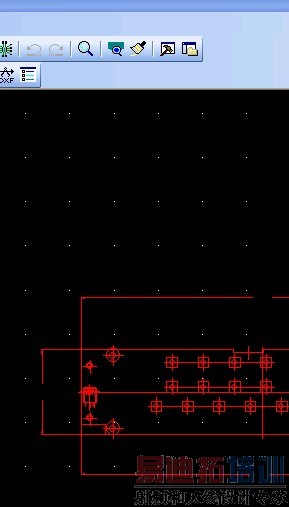

可以的，你看看你的颜色设置有没有问题？[img-] /img]

可以，我就是用你的DXF就導入了啊。

要注意几个问题
1:要闭合的线
2:结构在同一图层
3:最好在同一图层用同种颜色

可以的没问题
