大家来看看，这个PCB会导致人触电么？见图
录入：edatop.com 点击：

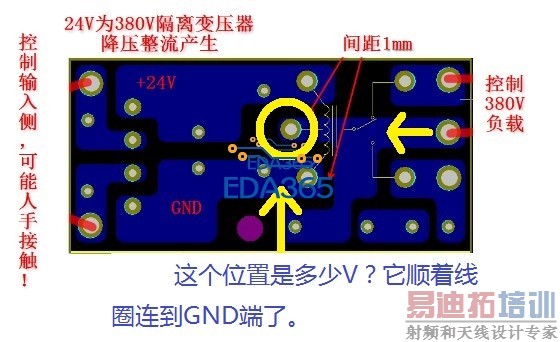

如图很简单的一个pcb，是最近帮朋友画de板子，因为时间紧并没有怎么去了解这个板子会用在哪里，等板子打回来了他才告诉我是要控制380的交流接触器，而且输入侧是人手可能触碰的地方，不知道这样子会不会有安全问题，触摸输入侧会不会导致触电啊，基本上覆铜间距都是1mm，FR-4板材,单面板。坑爹啊，求指点....
看看电气间隙 和 爬电距离 。
GB4943.1-2011 & GB8898-2011换版指南培训.zip
忘说了，输入侧是隔离变压器的24V输出...
肯定不行！安全距离不够！也没挖槽！
这个板子上电很危险！
如果这块PCB板直接注塑或灌封在一个盒子里。污染等级为1级，那么爬电距离1mm是符合要求的。但是如果是裸露在空气中，污染环境为2级以上，肯定不行的了。
人手能摸到的地方，如果接大地的话，只需要基本绝缘。如果没有接大地，那么需要加强绝缘，爬电距离需要是基本绝缘的爬电距离的2倍。自己留意一下控制器用在哪里，不然无法评估你的安全性。
谢谢，学习了

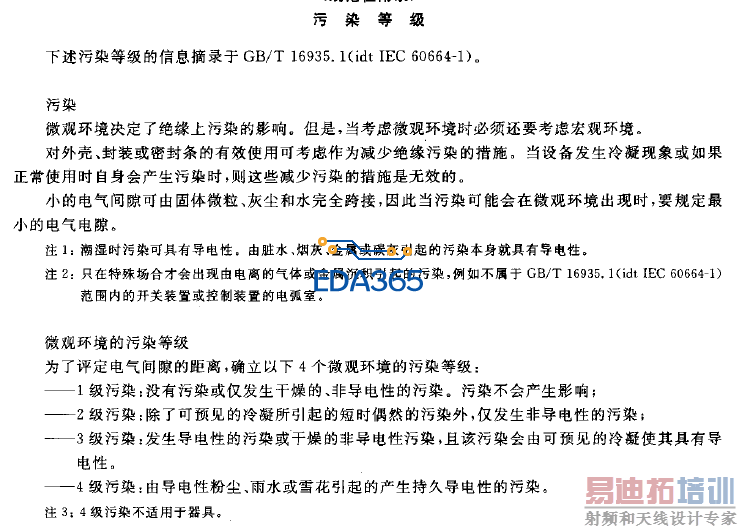

1. 这个处理可以，但是刷过胶后不能有导电的污染物进去。污染等级是这样定义的：
2. 你的控制器因该是嵌入式的，必须嵌入在有基本绝缘的整机内。否则盒子内部的爬电距离需要基本绝缘的2倍（加强绝缘要求（防触电等级要求））。
:):):):):):):):):):):):):)
