关于mhl信号layout

录入:edatop.com    点击:
请问mhl layout要注意什么?

跟USB一样

Aubrey 发表于 2013-7-17 09:05


谢谢楼主的分享

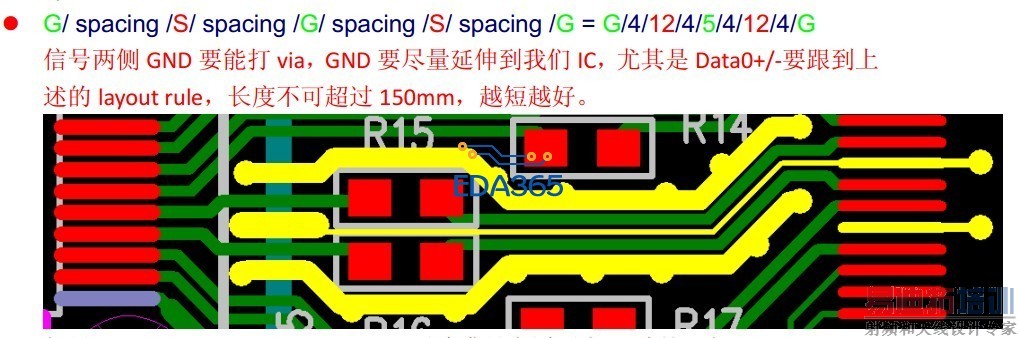

请问中间插根地线 差分耦合不是被破坏了 怎么做100阻抗匹配呢还是要考虑单端阻抗的缘故但是感觉不能平衡啊

中间不要加地线。

我也不知道,那是原厂这样要求的

是感觉有点怪,但是芯片的原厂要求这样,具体不清楚

支持JIMMY大哥的说法,不信你可以试验一下,没有地线的效果。

我这边也有个案子,MHL 的确是差分线中间 串条地线。

原厂那样要求,原因不明

这是为了同时满足共模30和差模100的要求,在多层板上这个很容易达到,可以中间不插入地,TV上好像一般都有,楼主可以直接问原厂呀!

能具体说下这个吗:同时满足共模30和差模100,很不明白

我也只知道大概,具体也不是非常清楚,就不误导你了,发个文档,你自己看看!
MHL简介及信号测试方法.pdf[/url]
