Orcad16.3转Logic原理图成功但导入PADSLAYOTU封错误

本人用的是pads9.3画板，Orcad16.3做原理图，用Orcad16.3转Logic原理图成功但导入PADSLAYOTU封装错误是R@R0603，Orcad导入是R0603正确,目地是相实现同步，请大师们不吝赐教。

用ORCAD把原理图另存为ORCAD 16.2版本的DSN文件，然后再打开PADS LOGIC，点打开，找到DSN文件，直接打开就行了，不要用转换器。

logic打开orcad原理图仅供交互布局用，勿用于直接导网表。

我试过了，可以导入，但是要做很多的修改，如果错误太多会死机

那试试看能不能交互布局

我也碰到过这样的问题，logic打开orcad的原理图，封装的不对的。还要修改，后面还是用直接导出ASC。

logic9.4.1怎么导入ORCAD16.5啊，导不成功，具体步骤是怎么样的？

须把Orcad 16.5的原理图另存为16.2的DSN，再用LOGIC打开，用AD打开也需要另存为16.5版本。

goolge 发表于 2013-5-16 19:24

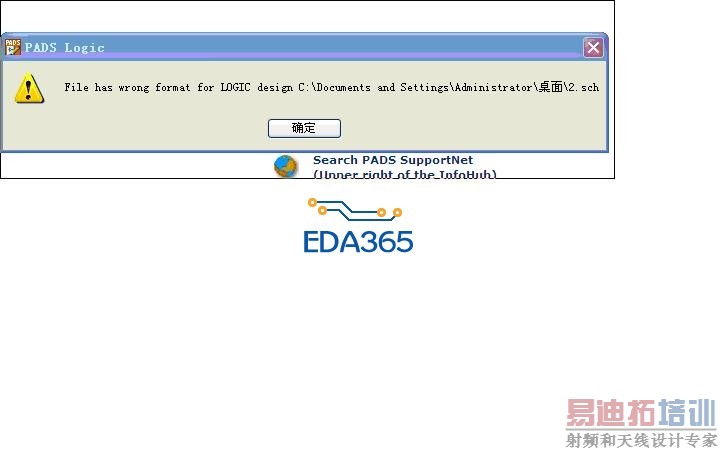

为什么是.sch的文件？ 你直接用PADS LOGIC打开ORCAD的DSN就行了，要DSN格式的。

mark

好多人都说可以打开，我这边一直不行，ORCAD是16.3PADS是9.3的.我每次只能把16.3转成16.2后在用PADS自带的转化器转不能打开的，能说一下你的版本和方法吗?

特别发现二极管等容易错啊！害苦我了除非你修改好，不要轻易的使用转换过来的文件

我就一直使用orcad导入logic 然后同步layout与router
注意建立 orcad+logic+layout的完成库 一般就没问题
我都是从logic直接eco到layout的
注意自己的原理图设计 一般问题不大

为什么我的16.3保存不了16.2的DSN文件，总是报错。
