4层板，电源层可以划分为VCC+ GND不？
录入：edatop.com 点击：
遇到一个纠结的问题，4层小板子，top层放主芯片，2层是GND，3层VCC，BOT层有部分RF器件。
RF部分元器件多，top没摆下，拉到bot走。
听说RF参考VCC3效果不好，是哪里不好？如果把电源层分一块给GND，会不会有不好的影响？以前没这样干过，心里没底，求大神解答！

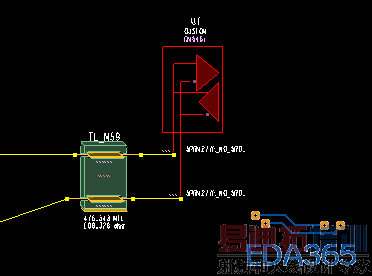

如图，左边的我分为GND，右边的是3.3V。
RF部分元器件多，top没摆下，拉到bot走。
听说RF参考VCC3效果不好，是哪里不好？如果把电源层分一块给GND，会不会有不好的影响？以前没这样干过，心里没底，求大神解答！
如图，左边的我分为GND，右边的是3.3V。
没有问题，大胆的做吧。
没得问题！这样更好！
