采用LM3406降压稳压器的MR16照明系统介绍
录入：edatop.com 点击：
简介：

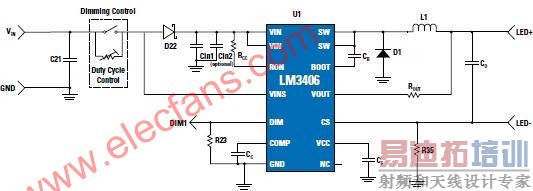

• 这款电路利用12V直流的供电驱动一个1.5A 的高亮度LED，适用于替换原有的 MR16 卤素灯系统。
• LM3406 具备双线调光功能，利用供电线路的供电可以执行PWM 调光功能。
测试数据：
1：输出电压及电流
压负载输出电压输出电流
12 VDC 2 个 LED 4.20V 1.50A
读数
输入电压输入电压输入电流输出电压输出电流效率
12V 12V 0.62A 4.20V 1.50A 84.68%
物料清单 (主要组件)
项目代号产品简介零件编号供货商
1 U1 LED 驱动器 (LM3406) LM3406 (eTSSOP-14) 美国国家半导体
2 L1 15 μH，2.2A，47 mΩ SLF10145T-150M2R2-P TDK
3 Cin1 3.3 μF，50V C3225X7R1H335M TDK
4 Co 0.15 μF，50V C3216X7R1H105M TDK
