LED发光式LAN电缆测试器

电缆与连接器故障在LAN（局域网）中相对较常见。图1的电路可以测试直通或交叉式10BaseT、100BaseT或千兆位UTP（非屏蔽双绞线）和STP（屏蔽双绞线）电缆。电路会对每个链接线对作一次连续测试。当电缆两端RJ-45连接器的相应线对正确连接时，代表每个链接线对的LED闪烁。它也可以用于确定电缆是交叉式还是直通式。

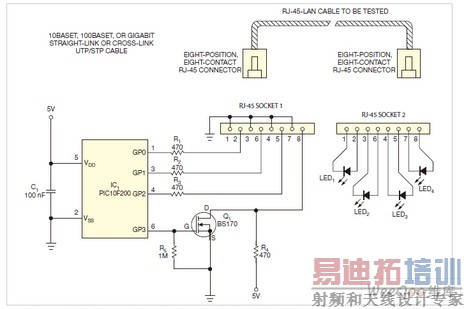

图1 可以用此电路测试直通式或交叉式10BaseT100BaseT或千兆位UTP和STP电缆

用于测试的IC1是一只Microchip公司的小型六脚PIC10F200微控制器。上电时，四个I/O脚作为输出端，驱动约0.5s的高电平，然后按下列顺序分别拉低：GP0、GP1、GP2和GP3。此任务完成后，微控制器有一个约4s的死区时间，然后返回到开始，重复这个步骤。

据前期的一个设计实例，Pin6（GP3）通常作为输入脚，增加一个小功率的BS170 N沟道MOSFET，可以将其用作输出端。5V的电源电压并不严格，可以为8 bit PIC微控制器选择从2V 5.5V的供电电压。图2显示了两种类型电缆的接线方法，以及与RJ-45连接器的接法。对于每种类型，由微控制器启动照明。可以将RJ-45插座装在一个单独的小盒子里，去测试墙内的长电缆。它只使用不到256个字的存储器。由于它并未特别指定PIC10F200，因此容易理解，并适用于其它微处理器。

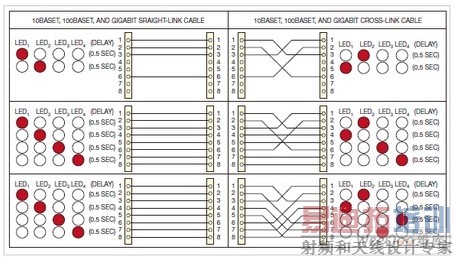

图2 直通连接和交叉边境电缆采用RJ-45连接法
