如何用LED作光敏二极管
录入：edatop.com 点击：

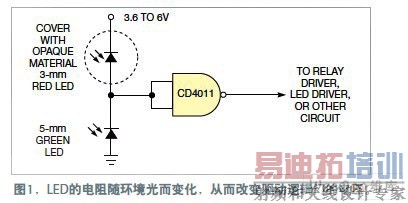

图1所示的简单电路是采用一只3.6V镍镉可充电电池供电，它能用一只LED探测光亮。电路实际上不消耗静态功耗。两只LED作为光敏二极管，用于探测和响应环境光。上方的小型透明红色LED包有一个黑套管，当有环境光时，它的有效电阻高于下方的绿色大LED。NAND门输入端上的电压降小于逻辑1的阈值电压，因此NAND门的输出端为低。当环境光熄灭时，反偏绿色LED上的电压降增加，使NAND门的输出变为高。
这种类型的光探测器有很高的功率效率，最适合于电池应用。可以用NAND门的逻辑输出，驱动一只LED或一个继电器驱动器，或者可以将其连接到一个微控制器上。
放置电路时，要让绿色传感LED能接收到足够的光线。这样可避免在节点上累积任何可能接近NAND门阈值的电压。NAND门的功耗在阈值电压处上升很快。当门的输入电压处于逻辑状态的确定限度内时，其功耗非常低。
