在Nios Startkit上运行uCLinux的实验详解

本实验以前一个实验（运行LwIP网络协议栈）为基础，请在阅读本实验之前，先行阅读一下前一个实验。
1. 点击 uClinux For Nios II 下载 uClinux 开发包，并按其说明安装到电脑上。
2. 将 C:alterakits ios2_60ineclipsepluginscom.microtronix.nios2linux.kernel_1.4.0 下的 linux-2.6.x 文件夹复制到 D：盘根目录下。
3. 点击 NE2000驱动 下载 RTL8019AS 的驱动程序，将解压后的 8390.h、ne.c 文件复制到 D:linux-2.6.xdrivers et 下，覆盖掉该文件夹下的同名文件。

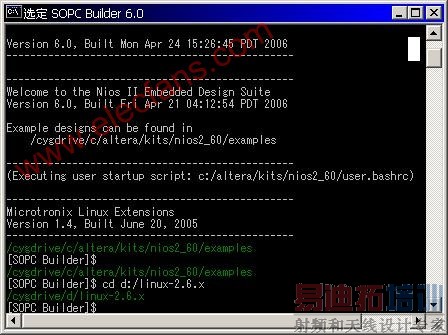

4. 启动 Nios II Command Shell，输入 cd d:/linux-2.6.x 命令。

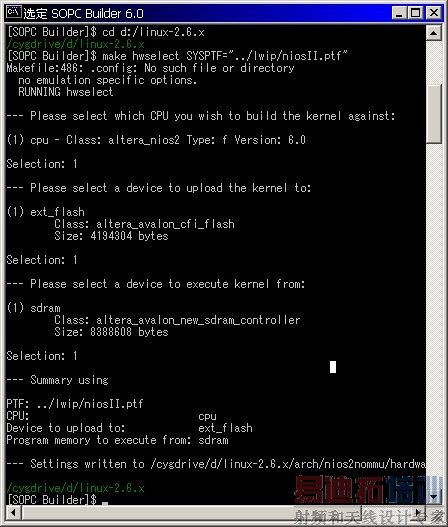

5. 在 Nios II Command Shell 窗口中，输入 make hwselect SYSPTF="../lwip/niosII.ptf" 命令。对于随后的 cpu、ext_flash、sdram 选择菜单，都输入 1。

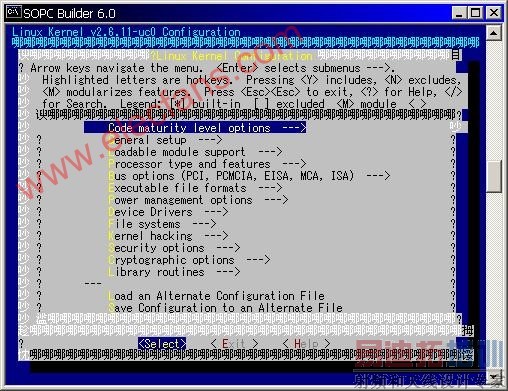

6. 在 Nios II Command Shell 窗口中输入 make menuconfig 命令，进入 uClinux 配置界面。

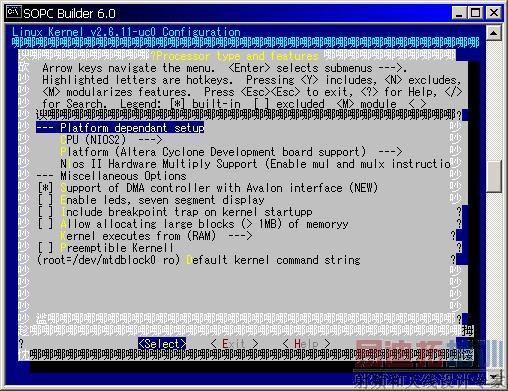

7. 进入到 Processor type and features 设置页面。将 Platform 设置为 Altera Cyclone Development board support，去掉对 Enable leds，seven segment display 的选择，退回到上一级界面。
  [p]

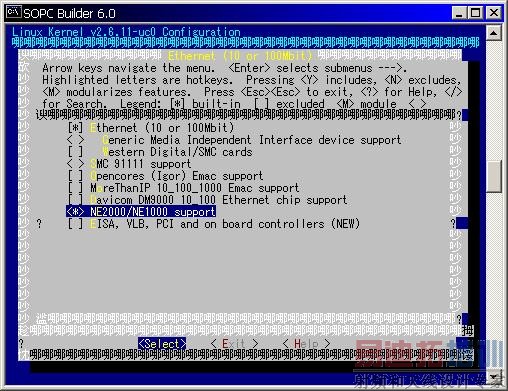

8. 进入到 Device Drivers->Networking support->Ethernet（10 or 100Mbps）设置界面，去掉对 SMC91111 support 的选择，加入对 NE2000/NE1000 support 的选择，退回到主界面。

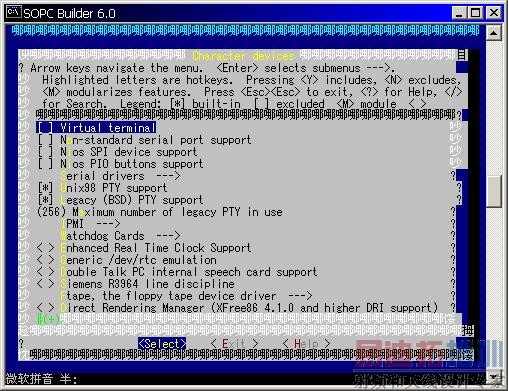

9. 进入到 Device Drivers->Character devices 设置界面，去掉对 Nios PIO buttons support 的选择，退回到主界面。

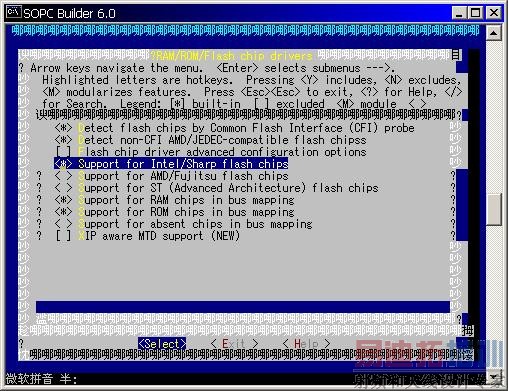

10. 进入到 Device Drivers->Memory Technology Devices（MTD）->RAM/ROM/Flash chip drivers 设置界面，去掉对Support for AMD/Fujitsu flash chips 的选择，加入对 Support for Intel/Sharp flash chips 的选择，退回到主界面。

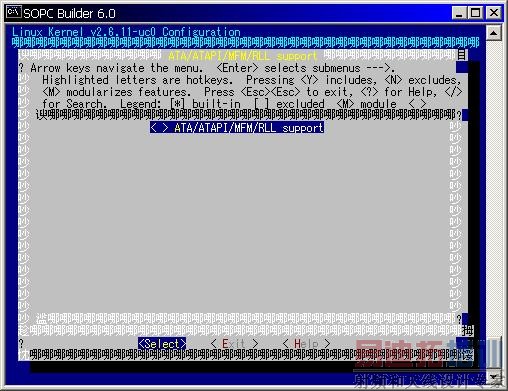

11. 进入到 Device Drivers->ATA/ATAPI/MFM/RLL support 界面，去掉对 ATA/ATAPI/MFM/RLL support 的选择，退回到主界面。

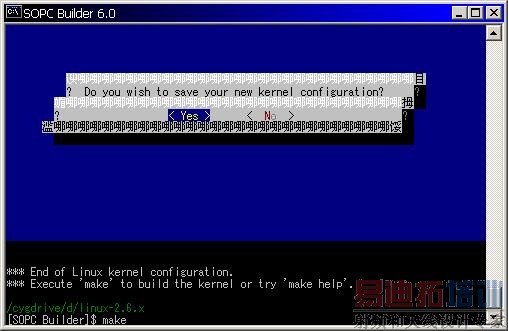

12. 退出配置界面，并保存所做配置。在 Nios II Command Shell 窗口中输入 make 命令，编译 uClinux 内核。

13. 点击 romfs 下载文件系统，保存并解压到 D：盘根目录下。

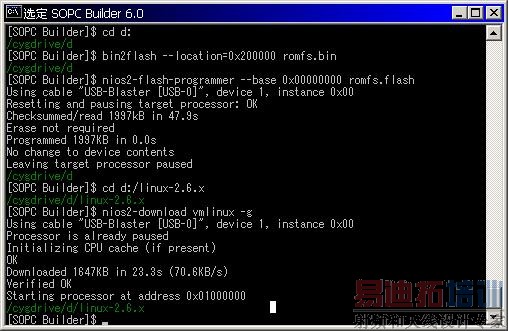

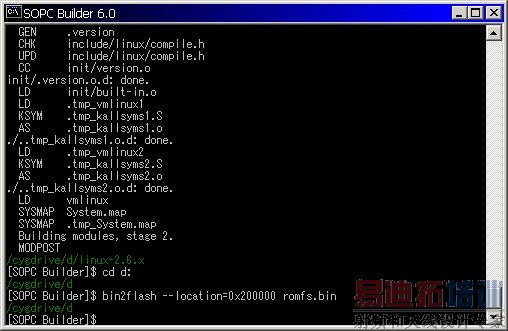

14. 在 Nios II Command Shell 窗口中输入 cd d: 命令，然后输入 bin2flash --location=0x200000 romfs.bin 命令，进行格式转换。

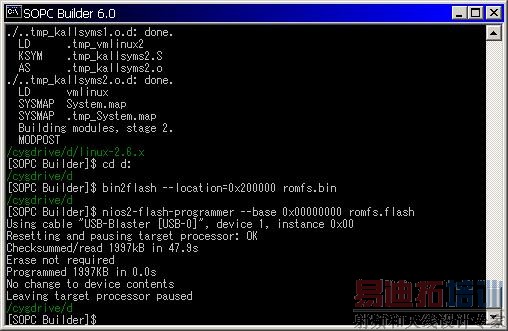

15. 启动 QuartusII 6.0 Programmer 将 D:lwip emp.sof 下载到开发板上。在 Nios II Command Shell 窗口中输入 nios2-flash-programmer --base 0x00000000 romfs.flash 命令，将文件系统烧写到开发板上。

16. 在 Nios II Command Shell 窗口中输入 cd d:/linux-2.6.x 命令，回到 linux-2.6.x 目录下。再输入 nios2-download vmlinux -g 命令，将 uClinux 内核下载到开发板上，并运行。
  [p]

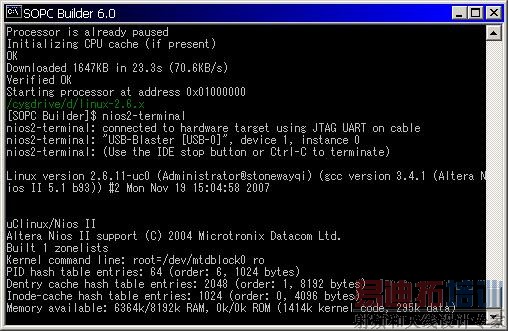

17. 在 Nios II Command Shell 窗口中输入 nios2-terminal 命令，观察 uClinux 的起动过程。

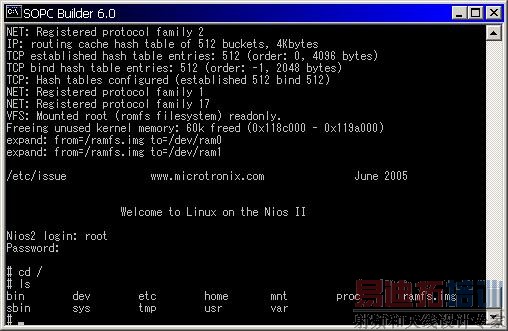

18. 在 uClinux 登录界下，以 root 用户名登录，密码为 uClinux，注意大小写。登录后，在“#”提示符后输入 cd / 命令及 ls 命令，观察输出结果。

19. 将开发板网口与电脑网口接到同一个以太网交换机上，设置电脑网口IP地址为 192.168.0.40，子网掩码为 255.255.255.0。
20. 启动一个 cmd 窗口，输入 ping 192.168.0.70 命令，测试一下网络连接。

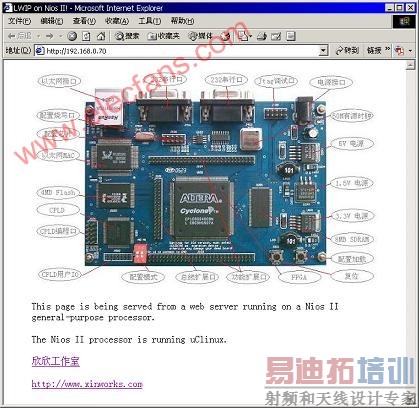

21. 启动 IE 浏览器，在地址栏上输入 http://192.168.0.70, 按 Enter 键，观察 IE 浏览器的输出结果。

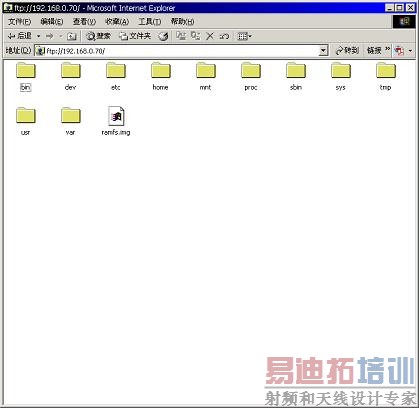

22. 启动 IE 浏览器，在地址栏上输入 ftp://192.168.0.70, 按 Enter 键。登录对话框上，以 root 用户名及 uClinux 密码登录，观察 IE 浏览器的输出结果。


uClinux 是 linux 操作系统的一个嵌入式版本。它以 linux 为基础，在文件系统、内存管理、函数库等方面针对微控制器的特点，做了一系列的改造，使之成为优秀的嵌入式操作系统。目前，uClinux 操作系统已广泛的应用在各种嵌入式计算机平台上。对于 Nios II 平台来说，uClinux 操作系统同样具有极其重要的地位。
