光开关驱动电路及其原理介绍
录入:edatop.com 点击:
电路的功能
光开关作为检测有无遮档物体的传感器,在工厂的自动生产线上被广泛应用,几乎所有这种产品都是用小型元件组装成的,其输出为继电器接点式或开路集电极式,本电路则是构成简单、工作稳定的光开关驱动电路。
电路工作原理

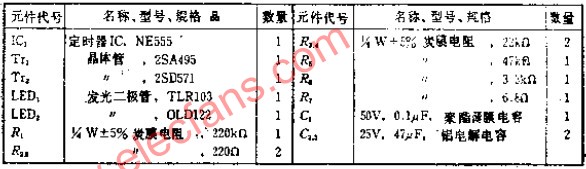

为了使发光二极管有大的峰值电流流过,采用占分比很小的脉冲电流让发光二极管发光。电路采用了NE555IC,R2选择了比较低的阻值,可以产生RW=0.7C1.R2的脉冲,其同期由R1决定,一般取1MS左右。
本电路的特点是TR2截止时,C2经由R5充电,TR2导通时,C2放电,使LED1获得大电流,即使TR2损坏造成短路,LED也能受到保护。此外,因为采用脉冲发光方式,可以减少电源功耗。
