LM3433--共阳极高亮度LED驱动器
录入：edatop.com 点击：
工作原理

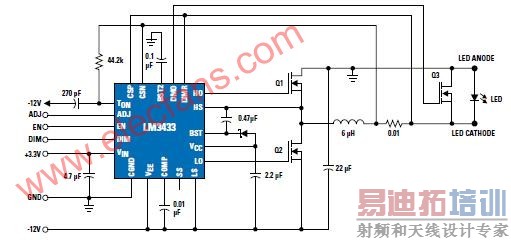

LM3433
是一款自适应固定导通时间直流/直流降压恒流控制器。理论上，这是真正的恒流源，可以输出恒流以驱动高功率的 LED。
这款芯片的输出端采用特别的配置，以便多个 LED 的阳极都可直接连接以地线作为参考电压的机箱，确保可以进一步提高散热能力。此外，这款芯片采用可支持高频操作的结构，令系统可以采用小型的外置无源组件，而且系统无需加设输出电容器，但 LED 的纹波电流仍可保持在极低的水平。
PWM 控制电路利用并行开关将 LED 变成短路，因此能以极高的 PWM 频率执行调光控制功能。此外，这款芯片还有过热停机、供电电压 (VCC) 欠压锁定及逻辑电平停机模式等功能。
