基于TPS61185的高度集成大尺寸LCD背光技术设计

录入：edatop.com 点击：

TPS61185是高度集成大尺寸LCD背光解决方案.器件包括内置的高效率升压稳压器和2.0A/40V功率MOSFET.8个电流沉稳压器具有高精度的电流稳流和匹配(1%),支持多达80个LED,每串串联多达10个LED.输入电压4.5V -21V, 开关频率600kHz 到1MHz,可调光频率从100 Hz 到5 kHz,主要用在笔记本电脑LCD显示器背光.

图1.TPS61185方框图

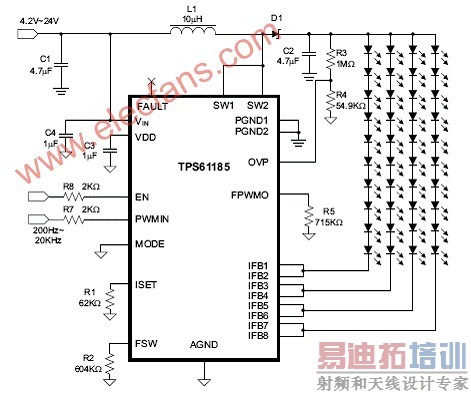

图2.TPS61185典型应用电路图

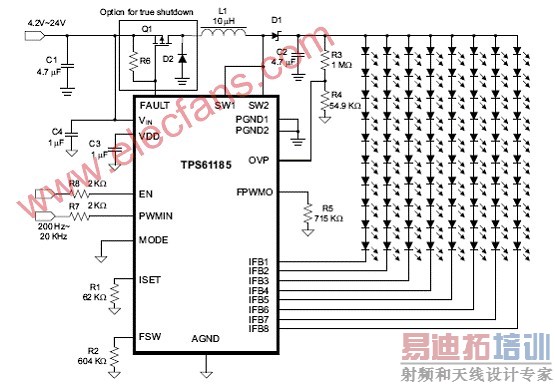

图3.TPS61185带关断ISO-FET的典型应用电路图

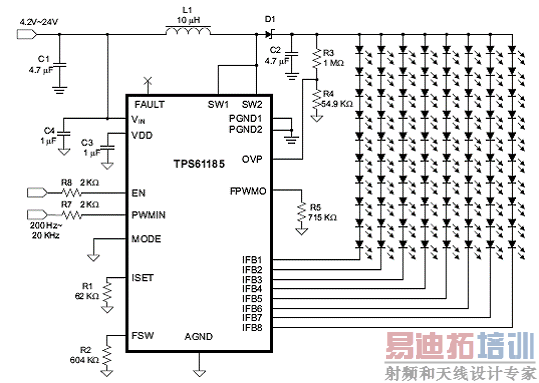

图4.TPS61185可编频率调光的典型应用电路图

图5.TPS61185 6串LED的典型应用电路图

图6.TPS61185 46串40mA LED的典型应用电路图
