pads中自己添加的孔怎么会有个安全间距一样的东东，怎么关掉啦

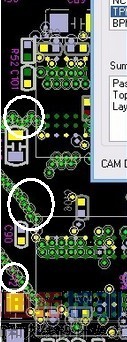

我指的是这个喔。（如图）这个图还是你发表出来的。

图在这，忘记传了

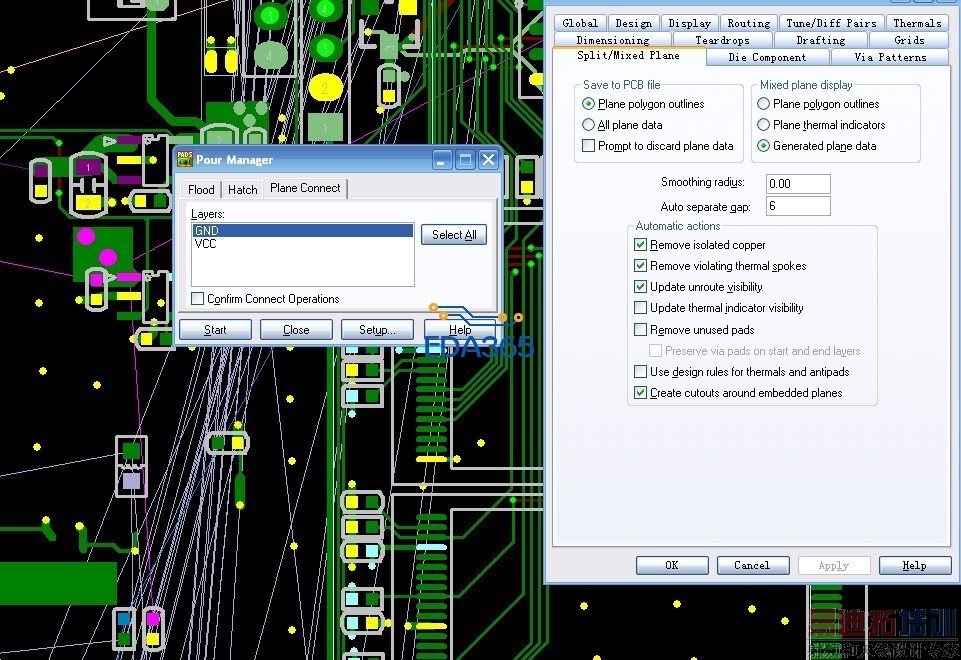

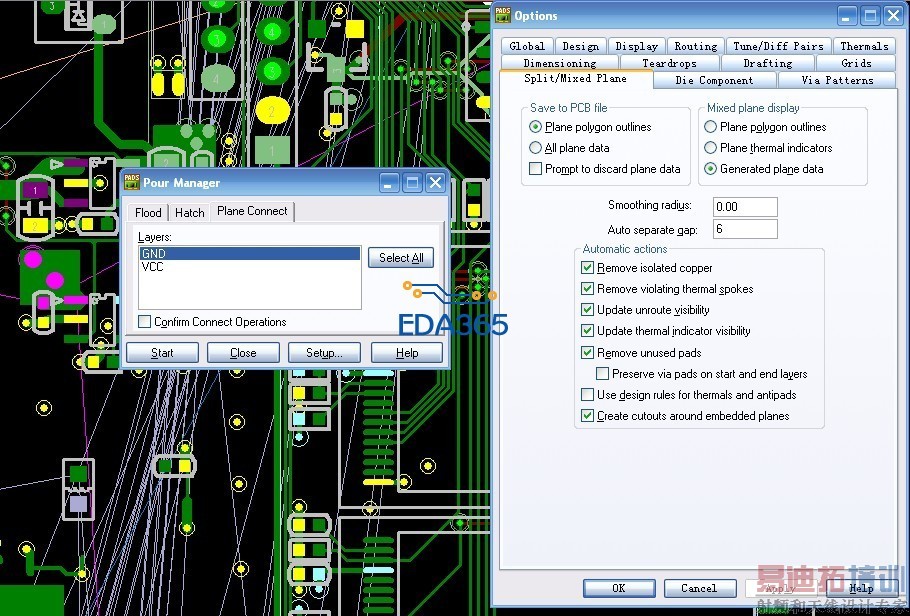

可以取消，但是据我所知应该不能设置吧，也有可能我还没有找到设置的地方，取消的地方在这里，如图。两张图可以看出区别来吧，就是把倒数第三个和第四个勾取消后，过孔的圈就没有了。

这个是分割层的不一样所以打的孔就不一样
两个图，一个是层没分割的，一个是分割的，分割的就是中间两层，GND VCC两层选择了，spilt/mised.而没分割的那个图，两层板，选择的是no plane.

走线的时候右击，选中END VIA MODE,你的肯定是END TEST POINT,你要做的就是要选中END VIA。

楼主问的是他图中画了红色圈 圈的那个吧。我也想知道是怎么弄出来的……见过很多次，自己却不会设置，貌似是在分割那里设置的……

你是不是做过孔的时候做了反焊盘？

这个不是测试点哦，自己加的孔，因为bga里位置不够，板子本身打出的是同中那个大孔，小孔自己加的，可是就是有像安全间距一样的出现

走线的时候右键，end via mode ,点到最后一个，end test point,打出来的过孔都是有个圈在过孔外的。

也遇到过这种情况，但是过孔外的圈是有时会出现，有时不会出现。
还有个规律：这种情况都出现在导入的其它版本板子中，自己创建的板子里面没这个问题。

楼主你的当前层是在平面层吧，你切换到TOP或者是Bottom层看就不会这样了。

多谢各位大神啦

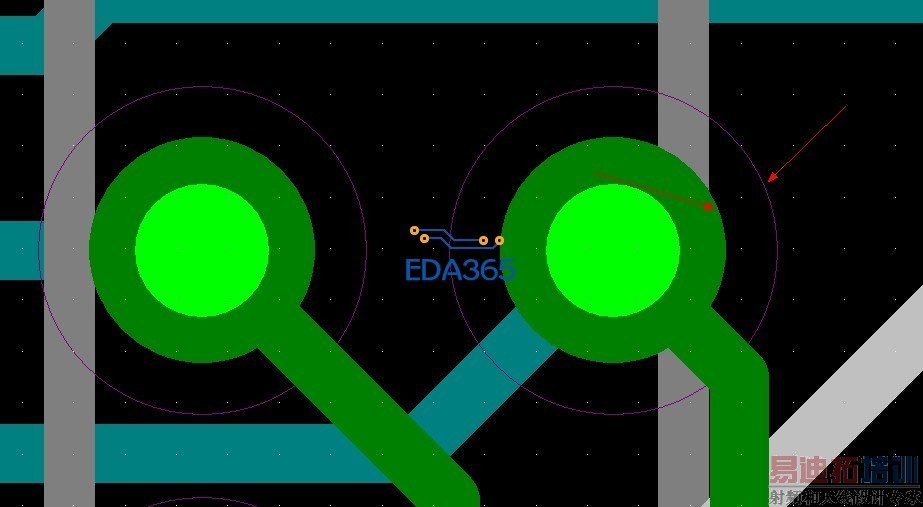

明白。那外面这个圈跟孔的外径之间的距离可以设置吗？如图。

明白，多谢指教哈。
