PADS如何自动将位号放到器件的丝印里面？
录入：edatop.com 点击：
请教各位大师，pads中可不可以一次的把器件的REF或者VALUE自动摆到器件的丝印里面，谢谢告知！如图
。
。

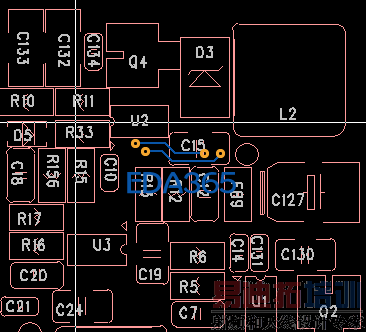

好像没什么好方法，还是要手动调整，如图。

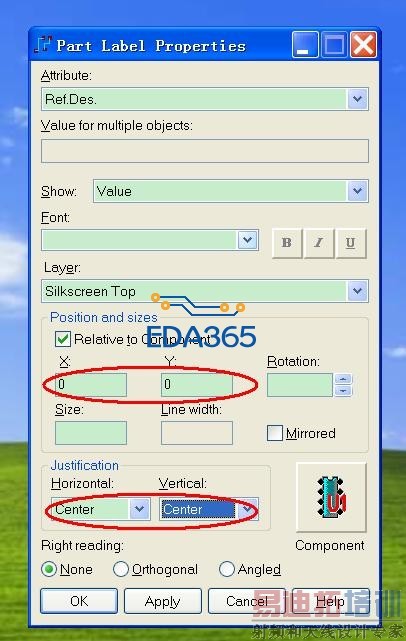

红色框中设置。

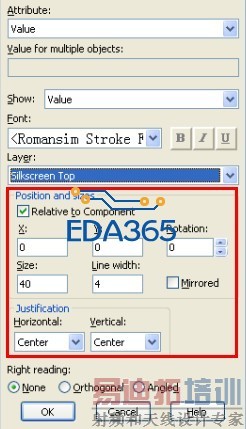

Ctrl+Alt+F只选择Lable，然后Ctrl+A,然后Ctrl+Q,然后按图中设置参数，但是这个必须是要求元件的封装原点在中心
编辑封装。当然，一种封装要编一次。
那这样太麻烦了，不用编辑也可以自动居中到器件的丝印里面就好了。不知道JIMMY大师有没有更好的办法。
软件没有这么方便吧，这个要靠人工去调整的，他在在布局时的角度有很大的关系的！
99se有这个功能
谢谢了啊！
我有工具可以自动调整。
QQ-107172400。
