下这个封装怎么做出来的
录入：edatop.com 点击：

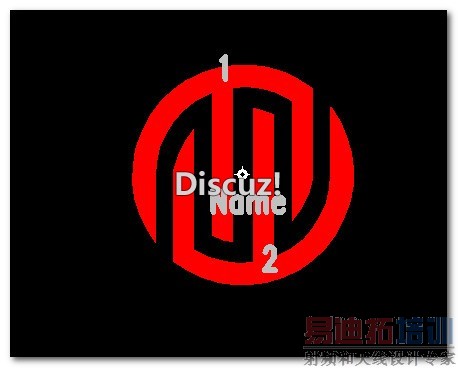

有人知道这个按键的PAD怎么做出来的？
先放一个矩形SMT焊盘，再用铜箔画出需要的外形。
先点击焊盘，选择鼠标右键，选关联，再使用鼠标左键点击需要关联的铜箔，
即可。
autoCAD画，导入，然后你懂得
大神们求解呀！
做这样的封装难度就在2D图形的绘制，其实这样的工作对于结构工程师来说只是小菜一碟。我们做PCB的不可能面面居到。只要让结构工程师帮忙画好外形，导入合并就OK了。不用自己去捣鼓半天，浪费时间。与其自己搞半天，精度不高。让他们结构人员不要半小时搞出来，完美得很。还省心省事，提高工作效率几倍。做研发就是靠的是配合工作。
