PADS9.3原理图外框设置

录入:edatop.com    点击:
pads画原理图页面,怎么设置原理图的外框啊,我老是感觉外框不好看,而且浪费了很多图纸面积?请告诉赐教,谢谢!

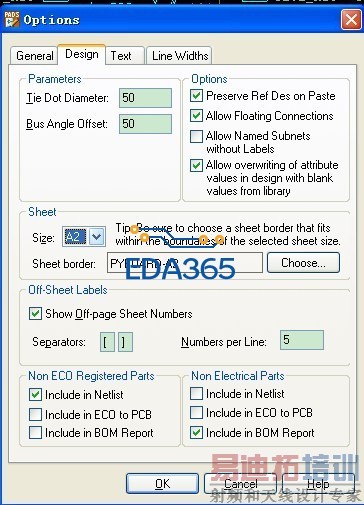

“浪费了很多图纸面积”估计是你选择的设计图纸大了,如下图:

选中外框图,右键后出来再选中“Explode”,然后,你想怎样画就怎样画。

谢谢,又学会一招,这个很管用,可以画自己的原理图框了,不用在受限于他默认的了!感谢!

学习了

学习了!

又学了一招.谢谢.

试一试,想建立一个自己的框图

我比较喜欢这样设置,Options-->Design-->Choose...-->COUPON,然后修改其大小。就可以得到自己比较满意的外框了。
