pads没有原理图直接画PCB导出Gerber出错

录入:edatop.com    点击:

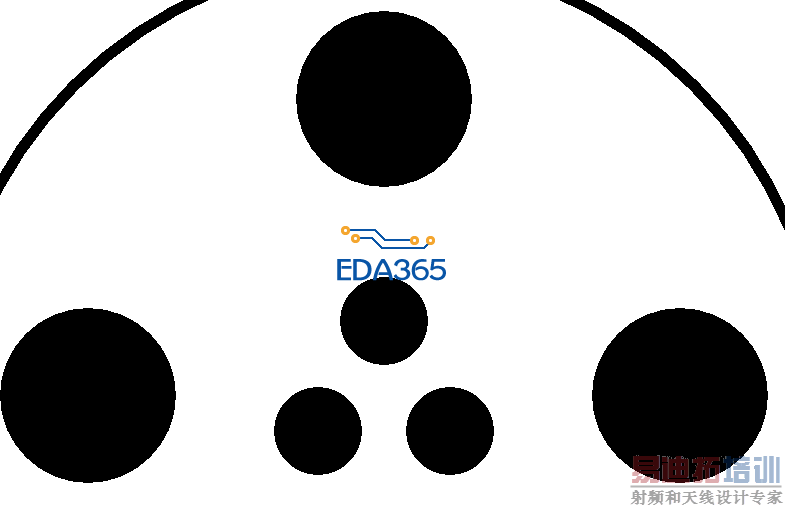

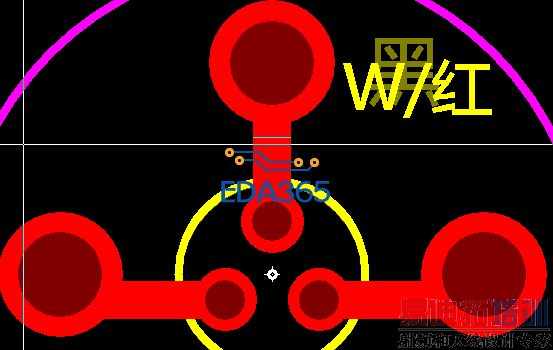

因为有个pcb板非常简单就直接pads上ECO模式下画的,倒Gerber的时候也没注意看,结果做出板子悲剧了,导线全没了,只剩下几个孔。请问pads的PCB没网络的话是不是导出Gerber导线就会没了?


CAM 设置问题.

那是什么地方没设置好?
