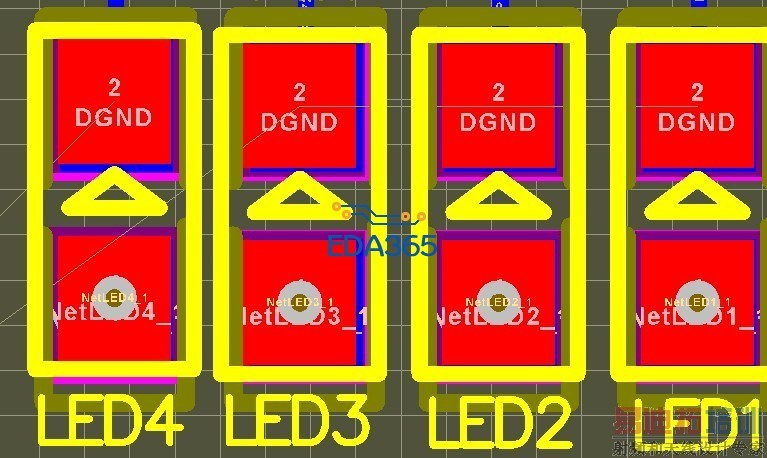

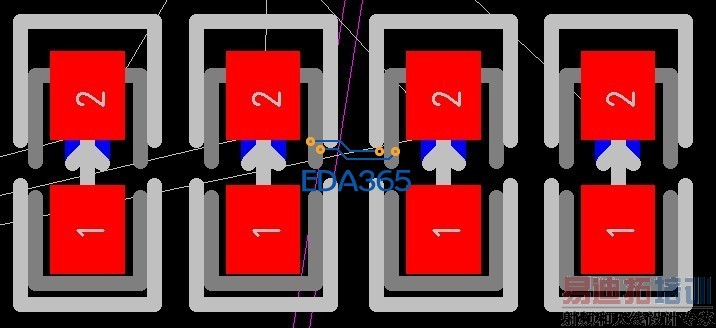

两张图,都在SMD焊盘上打孔了,第一张是protel中的,第二张是PADS中的。在PROTEL中,SMD焊盘上过孔显示出来了,但在PADS中为何没有显示出来?
如何设置PADS,才可以让焊盘过孔的显示和PROTEL中那么直观?
两张图,都在SMD焊盘上打孔了,第一张是protel中的,第二张是PADS中的。在PROTEL中,SMD焊盘上过孔显示出来了,但在PADS中为何没有显示出来?
如何设置PADS,才可以让焊盘过孔的显示和PROTEL中那么直观?
切换到另外一层即可
切换也没显示,有高手知道吗?
高手指教啊
F4不应该看不到啊
不清楚,焊盘就是不显示。
找到答案了吗?我也遇到此问题
同问。
