PADS layout中如何切换过孔类型
录入：edatop.com 点击：

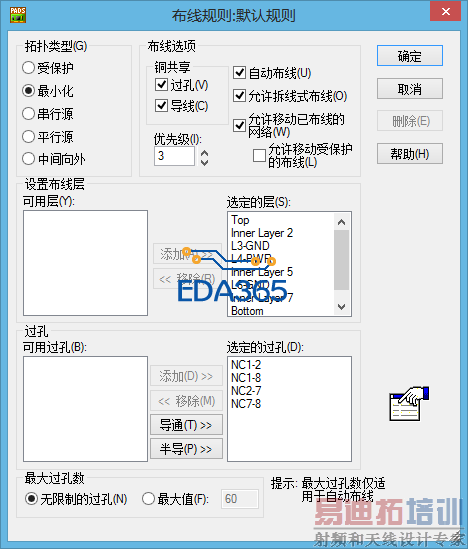

pads布线时如何选择过孔类型，在过孔类型中没有我已经设置的非贯通孔，已经在>Design --->Rules---> Default---> Routing 中，把新建的VIA添加到SELECT VIA，如下图，求指导
