PADS logic 到LAYOUT

录入:edatop.com    点击:

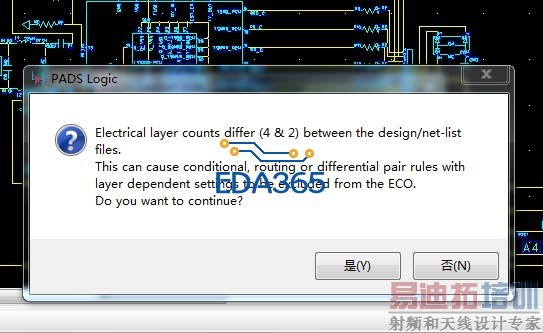

将Compare Design Rules是不是每次都不必勾。我尝试了下,含有规则会 1.我先把层和外框画好及定义好后会出现如下情况

2.直接ECO TO pcb,一切正常。

我想问,我那种是对的?

无勾的漂过

顶一下

要勾

无勾的漂过

层别设置不对看看logic和layout 里层别设置不一样 一个是2层 一个是4层

没错,层的设置不同,一个两层,一个四层

去掉“网表包含规则”的选项。不比较LOGIC和LAYOUT的叠层规则设置,或者将两者的叠层设置一致。
