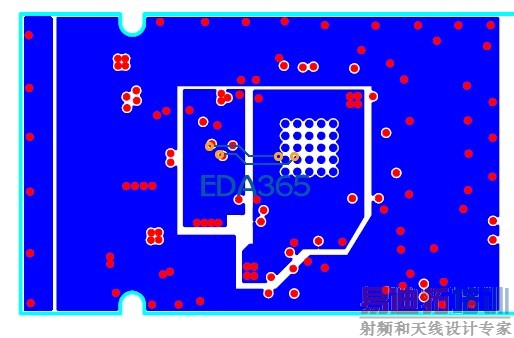

下图是POWER层
板子中间两块分别为两种不同的电源布置
想问问大家
这中间两块可以出PDF的时候设定不同的颜色?

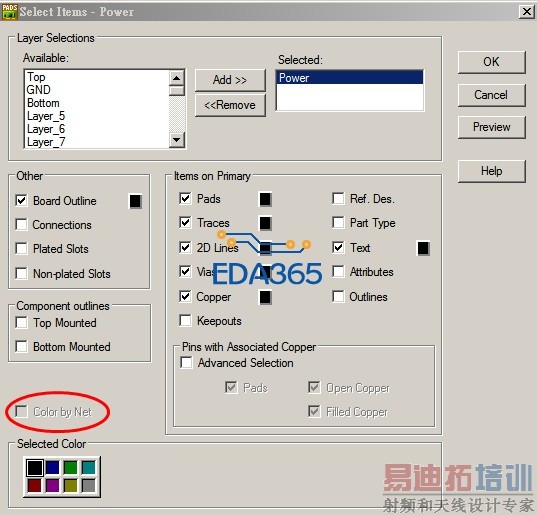

CAM里层项目设置里选择color by net 项,可以显示net设置的颜色

找到了
不过不给选

输出设备要选打印机,不是gerber光绘,光绘颜色是没必要的,所以不能选color by net

解決了
多謝

出PDF还要设置那么颜色干嘛
