PADS9.3.1在同一层里叠加覆铜的问题
录入：edatop.com 点击：

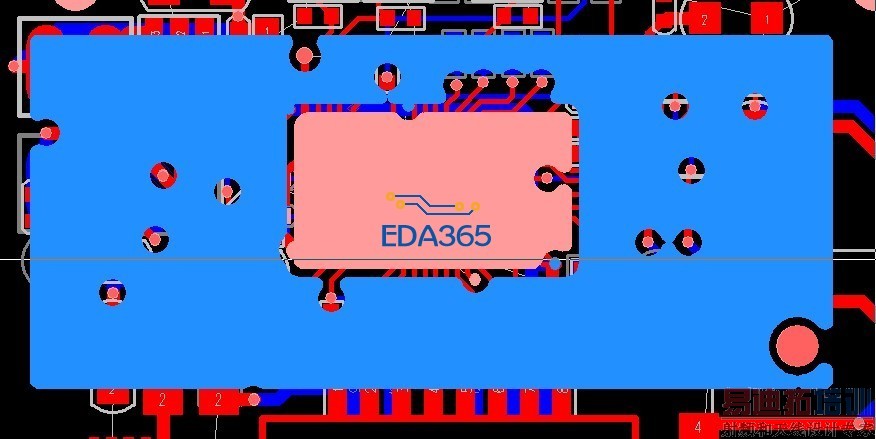

用了pads几年了，自以为对软件很熟悉了，今天在覆铜的时候却让我苦不堪言，有个问题就是 在同一层里叠加 覆铜，覆好OK后，在去POUR MANAGER覆的时候就成这样了 ，有哪位大侠有好的办法，可以叠加覆不同的网络铜。见附件.小弟在此谢过了！
可以设置灌铜的优先级，0为级别最高。
可将中间的灌铜优先级设为0,外面的灌铜设为1.
在PCB空白处单击右键，在弹出的快捷菜单中选择：“select shape”,然后选中中间的灌铜框，按下ctrl+q,进入灌铜参数设置，将优先级改为0.
没看懂什么意思，注意一下优先级设置。
注意优先级就行0最高，1于0的后面，好像只有两个优先级，0和1的公共区域会覆0的
楼上说的好
就是设置优先级的问题，不止可以设到1，我试过设到2也可以，后面没再试过。
谢谢各位大侠的指教 目前已经OK 真心的感谢你们
