求助:PADS9.3坐标文件导出后没有元件参数值

录入:edatop.com    点击:

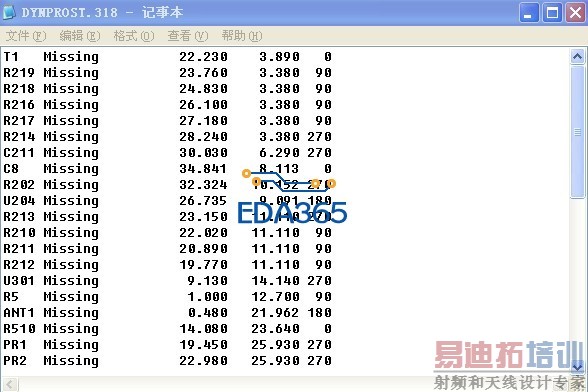

在pads9.3的File里面的Cam Plus导出的,具体设置和输出的文件如下图:
元器件的参数值显示为Missing。
求解!


导坐标文件一般不用这个哦,用的是basic scrips里面的第17项。

谢谢您的回答。
您说的这种方法,是要求元件的参考点在封装的中心吧?

建立元件的时候有些元件是没在几何中心,SMT工程师贴片时候导入坐标文件都是要调整的。

原来是这样的啊!多谢了。

你的PCB中元器件本身有参数值吗?

有的。

那要用2楼的方法。CAMPLUS只是输出坐标值而已。

多谢老师的回答。
