下图PADS Layout 中安全间距设置出问题是哪有问题？

录入：edatop.com 点击：

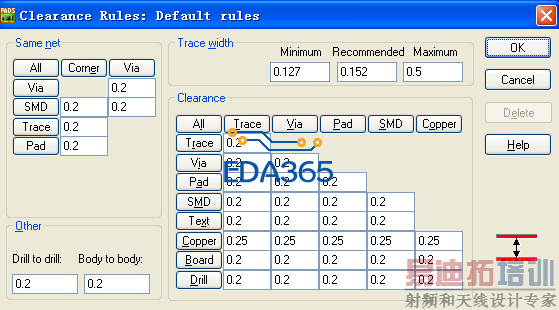

１，该板安全间距设置如下图１

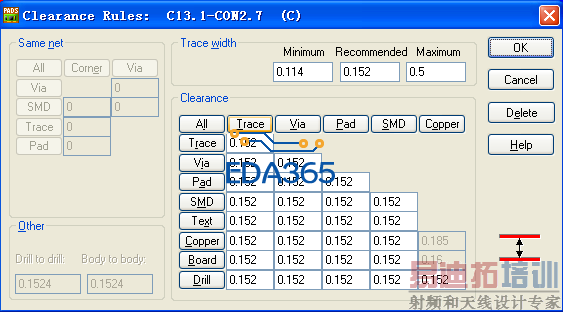

２，由于这个图３插座间距是2MM的，所以插座引出那几根线进行安全间距缩小设置如下图２，这几根线线宽为0.127MM．
３，结果铺完铜检查这几根引线安全间距有问题如下图３箭头显示．
４，怎样将这几根线设置，即铺完铜安全间距无问题(安全间距设置是否有优先级)

此问题将封装编辑焊盘稍改小0.1MM这个问题就已解决．
