覆铜与器件管脚连接方式的问题.

录入：edatop.com 点击：

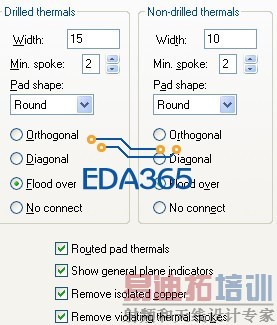

如上图所示，Option里面thermals选项我选的是Flood over 但是为啥输出的还是indirect的方式呢？而且我将Pad shape改了并且apply了，再次打开Option，padshape又变回之前的了。是不是这里的问题？

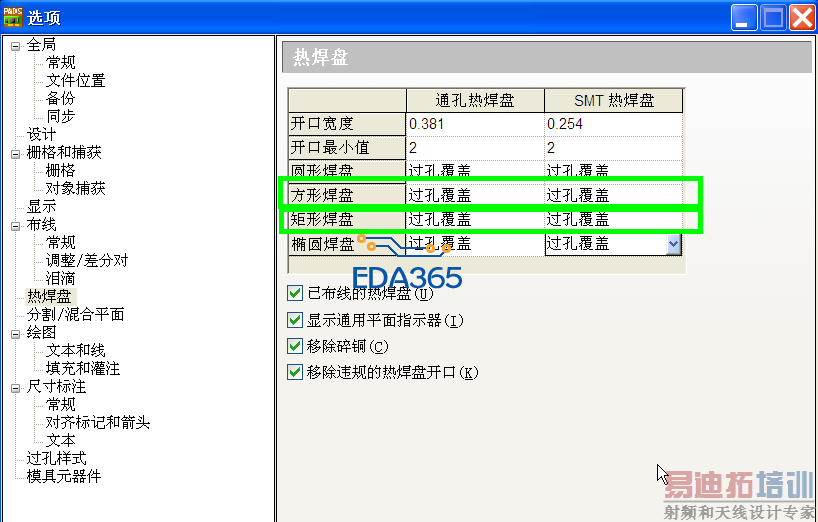

你要根据焊盘的形状选择灌铜的链接方式///你这个是方形焊盘就应该选着Rectangle然后再选着怎么灌铜

谢谢！已经搞定了！之前我以为直接选OVERALL+Flood over就行了，结果每种图形都要对应的选一次才行再次感谢！谢谢！

我刚学时和你一样。

前一段时间遇到同样的问题
