求助,打样回来的板子主芯片下方的EPAD都连在一起了

录入:edatop.com    点击:

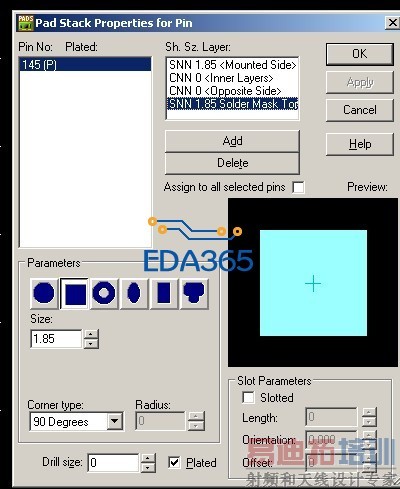

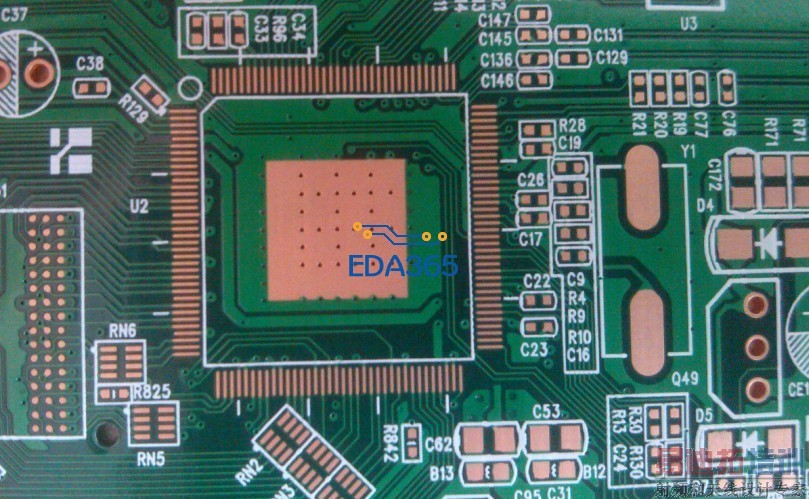

求助,打样回来的板子 发现主芯片下方的EPAD都连在一起了。 我想了下,可能是主芯片EPAD的SOLDER MASK层没有设置的缘故, 之前只设置了TOP层, 我现在打算再添加一个SOLDER MASK层, 设置的PAD和TOP层的PAD一样大小。请问大侠们,这样设置后 做出来的板子 EPAD应该就是分开的吧?



自己看看出的GERBER。

你这个是顶层露铜了

你的文件设置没问题。是板厂做错了。

哦,主芯片下方的SOLDER MASK层 我一般都未设置过,有时候打样回来的板子没有连在一起,有时候又连在一起。

出GERBER时这个SOLDERMASK会有个补偿的。会加大的。最好看GERBER什么样的。不然就是板厂做错了。

也许太小间距了作不出来

Solder Mask 不同的板厂会有不同的内部规范, 而且不同的工程师处理后的也有不同.
不过相同的是 Solder Mask 都会被放大.
你给 PCB 板厂的是 Gerber 还是 PCB 文件?

要看你输出的gerber是什么样

大师,GERBER需要怎么看,我也看,但是看的糊里糊涂的

CAM350 V10.5--FILE--IMPORT-AUTOIMPORT--填入光绘文件所在的文件夹--FINISH,按着做,你就OK啦我一般就是这样的,不知道有没有更好的方法呢?PADS自带的CAM一直没用过

如果出的GERBER也是这么分开格子的话,那就是板厂的问题。又或是你这个间距太小了,板厂直接忽视

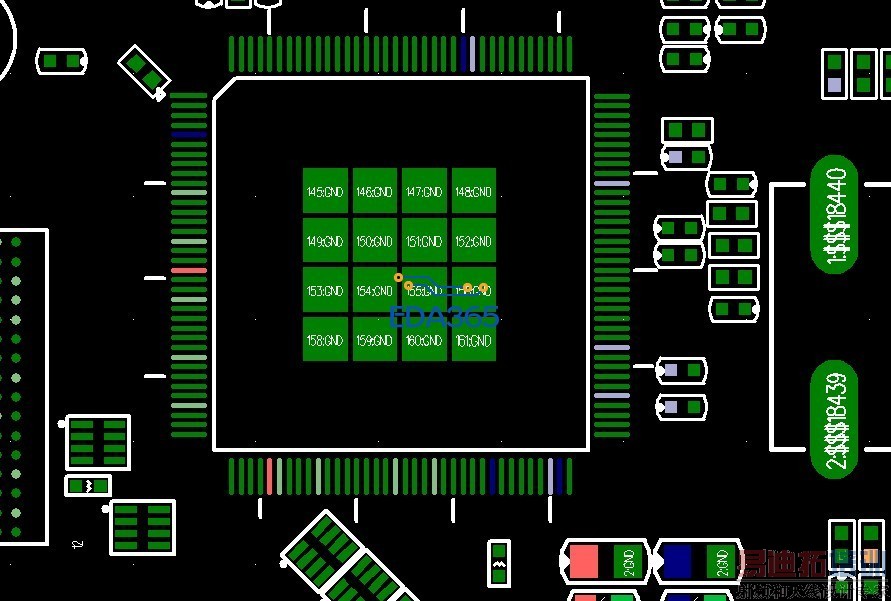

是板厂的问题。你设计上铜块和铜块之间的间隙是10mil.正常的板厂完全没有压力
