大面积地开窗时中间的过孔不要开

录入:edatop.com    点击:
请教各位高手,我看到一个板子他的背面是一个很大面积的地铜箔开窗,但是中间的过孔都是用绿油盖住的,我想知道这种做法是怎么实现的,pads! 谢谢!

要想开窗就是在相应的solder mask层里加上图形(下面是以在顶层为例)
大面积地开窗可以利用copper Pour来给地开窗
流程如下:
1.给下图高亮地开窗

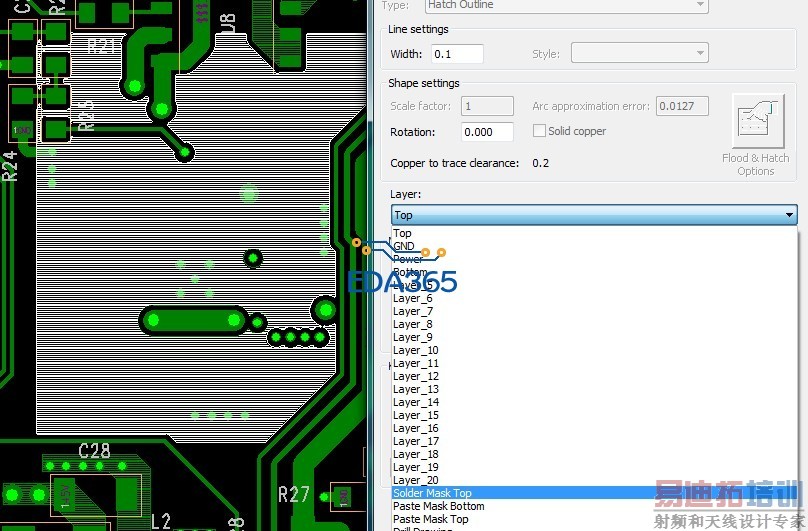

2.将它的层属性改成solder mask层

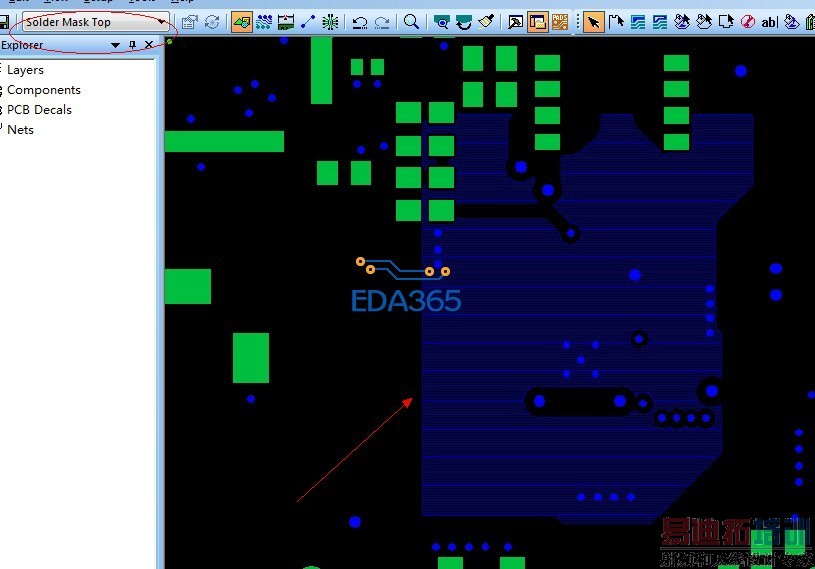

3.键入zsmt查看效果

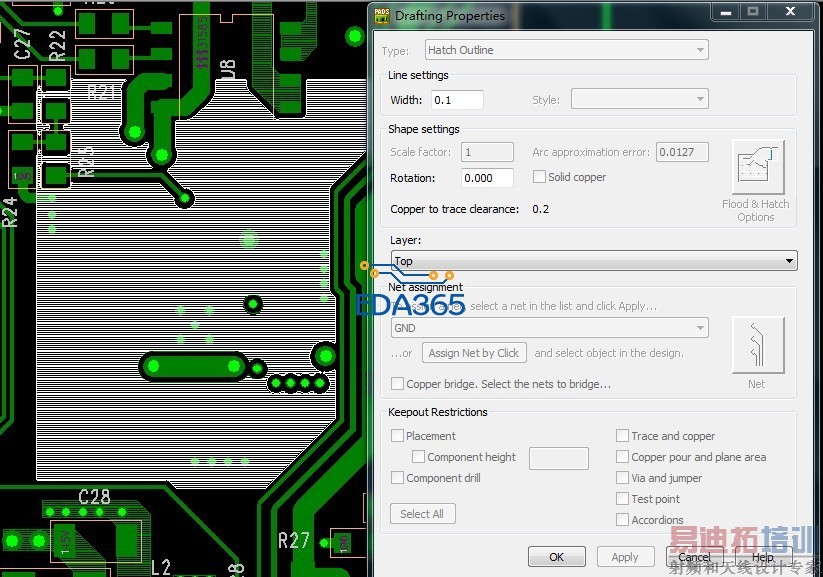

4.键入po将copper Pour框复制再粘贴改新粘贴出的copper Pour改到顶层(注意属性)
5.重新覆铜
6.输出gerber在CAM350里检查下
注:下次打开此文件时不能再使作flood命令否则solder mask的又没了,可以用hatch命令这个没事

你看到的是板子实物吧,那是板厂处理的呀,跟画板没关系啊

他這個畫法是在背面將GND的銅箔裸露出來,再在上面打GND VIA,再加蓋綠漆幫助板子散熱。具體做法是:1.在solder mask bottom層點COPPER畫銅箔,設置為GND的屬性。
2.在佈線層打地孔,然後再轉換到solder mask bottom層點Copper Cut Off在孔外面畫圓形銅箔。
3.鼠標右鍵選擇Select shape,在solder mask bottom層選擇圓形的銅箔,再按Ctrl鍵選擇方形銅箔,鼠標右鍵選擇Combine,按照此方法將每個圓形銅箔和方形銅箔結合即可達到那個效果。

我看的是实物,问他们那些工程师他们也说是板厂搞的,不过妞妞小丫丫讲的应该也可以不过太复杂了!谢谢两位!

学习了
