layout走线处理----好奇怪，快来看看
录入：edatop.com 点击：

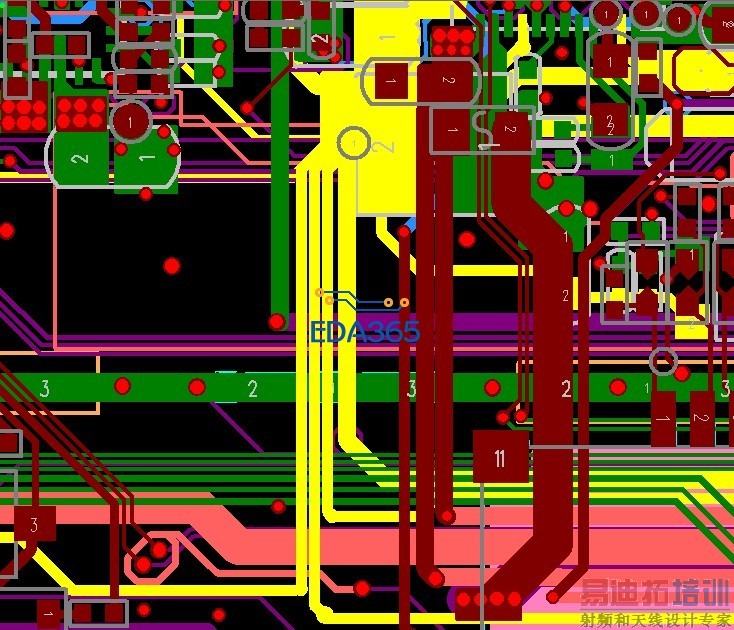

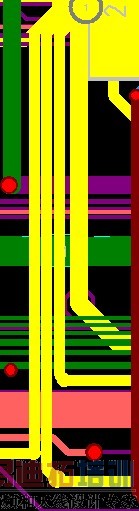

如图所示，图中点亮的网络是电源VCC_IO网络，图666中的三根走线为什么要这样处理？挨着么近。这样处理有什么好处吗？这是在一款MID pcb上看到的，望高手指点一二。多谢。
我也是新手，等大神回答。我个人感觉好像是分流，粗的说明电压较大吧。不知道对不对。
电源拓扑结构处理方法处理的不好 思路是几个供电支路分开设计上没有做到优化
可以详细讲讲吗？这么画的好处，我的理解就是分别画几个分支给不同的电路 而不是通过一根粗粗的电源线拉过去之后再分，这样是为了从电源源头就分开，避免这几个电源之间相互干扰,，不知道理解的对赌，还有什么没考虑到？
对的
楼主 这是关于拓扑的一点资料，不够全面 但可以了解下！
拓扑结构对信号质量的影响.pdf
星形供电。
就需要挨那么近吗？周围还有大把空间的呢。
嗯嗯，谢谢
周圍空間也不見得能用，也許需要特別大clearance
同一网络为什么不可以挨的那么近呢？
