零件建立时的原点坐标对输出元件的坐标表有何影响
录入：edatop.com 点击：

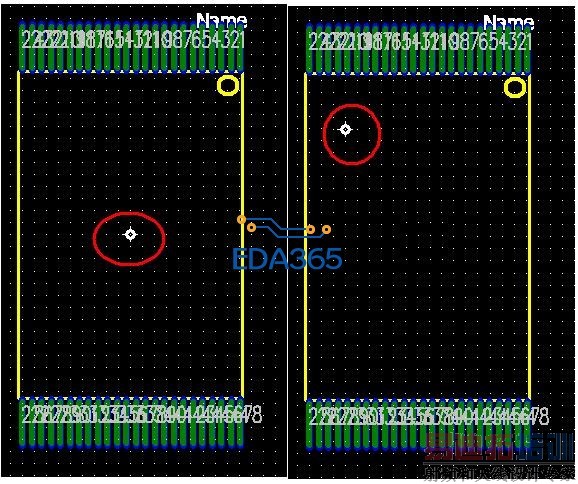

请问两种原点标示的不一样，这样对元件坐标(X Y坐标)表有何影响，对工厂SMT来讲会有风险吗
可能会贴歪了
谢了，我也是担心这个问题啊
没影响。元件坐标是根据焊盘中心在坐标轴上的1/2轴距算出来的。
你可以从坐标文件中的数据同实际数据作比较不就知道啦！
贴片器件的原点一定要定在中间。方便SMT机器根据器件坐标来定位。
1.我问我同事了，因为以前他们就是没管这边的事情，就是SMT的时候会调整位置，所以没问题
2. 我觉得就像老哥说的，一定要在中间，方面SMT机器定位。这个是我们应该要做的，不是说SMT 工程师可以帮忙调整就好了，这个会增加别人的工作量。

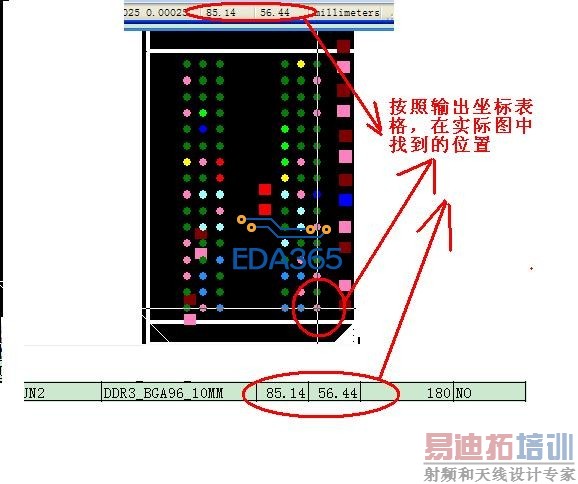

附件是我截取图片，我按照导出的坐标文件，在PCB中输入坐标得到的，不知道会不会以那个点作为元件的中间点，那样的话肯定出问题
这里输出来的坐标值是以器件原点为参考的值。
