pads板层问题

录入:edatop.com    点击:

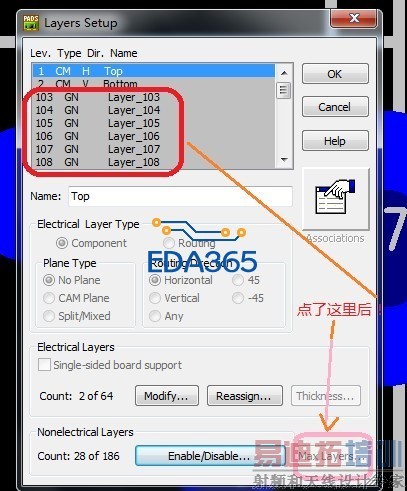

如下图,点了增到最大层数后,默认的都变了,怎么才能恢复回来,谢谢!

沙发自己座

我不懂,但是我帮你坐一个沙发




按住鼠标左键往下拖或CTRL+鼠标左键可多选 目前只知道这么搞

谢谢楼上兄弟解答!,但是,但是我这还是搞不定,不能完全对应。

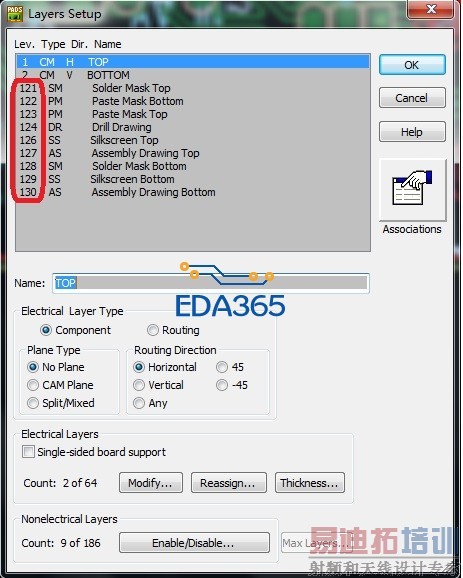

看图,121,122,123.。这些要变成21,22,23.。才好

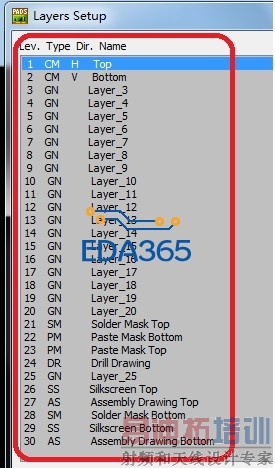

正常的图层是,如下图所示

为什么会纠结这个问题,主要是用到别人的封装,调入到自己画的PCB时候,调不进来,提示板层不对应。郁闷。

今天上来再顶

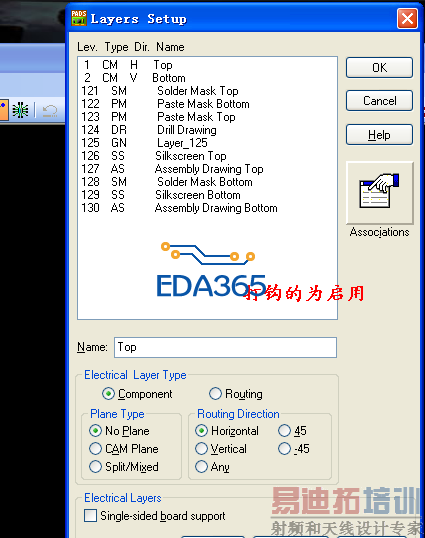

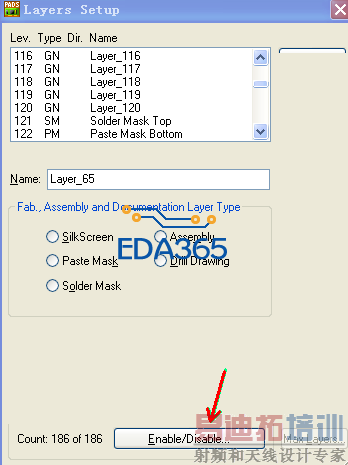

这里有解答

太好了,原来如此!谢谢大侠
