HSP50415在数字上变频应用研究

介绍了Intersil公司推出的可编程数字上变频器HSP50415的结构、功能和特点，给出了HSP50415在数字上变频应用中与TMS320VC5509的接口电路。

　　1 引言

　　软件无线电的基本思想是在一个通用的硬件平台上，通过软件加载的方式用软件实现所有无线电台的功能。软件无线电的理想结构是将A/D、D/A尽可能地靠近天线。考虑到目前A/D、D/A的带宽及DSP的处理能力，一般采用中频采样的软件无线电结构。

　　2 HSP50415的功能和特点

　　2.1 HSP50415的内部结构和功能

　　HSP50415由256深度的FIFO数据缓冲器、星座映射器、成形和内插滤波器、复数乘法器、符号率NCO、载波NCO及双路DAC组成。其内部组成如图1所示。各组成部分的功能如下：

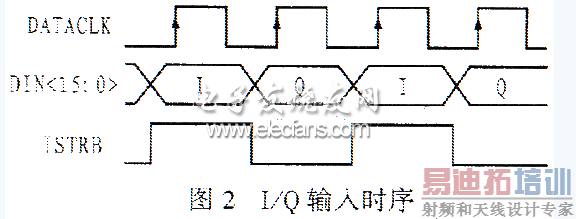

　　前端数据输入模块：HSP50415的信号输入管脚是DIN(0～15)、ISTRB、TXEN和DATACLK。数据输入有两种方式：一种是固定符号速率传输方式，一种是猝发传输方式。在固定符号速率传输方式下，数据将以2倍采样率进入数据缓冲区，缓冲区为256×32bit的FIFO。一旦一对I和Q数据进入FIFO，数据会以采样率读出。因为FIFO完成了一个串并变换，将一路信号变换成I和Q两路信号，因此输入端数据率是输出端的2倍。在猝发方式下，当数据满或半满时，FIFO的标志位可触发DSP的中断，通知DSP停止发数据，这时可读数据。I/O输入时序如图2所示。

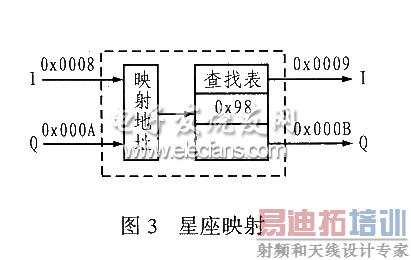

　　星座映射图：星座映射图中有一个用户可编程查找表(256×8bit RAM)，这个查找表仅支持I/Q最大位宽为4bit(256QAM)的数据，可完成各种正交的PM和AM基带码映射。I和Q数据合并成8bit的数据作为地址去查表，得到映射数据并以Iout<3:0>和Qout<3:0>的形式输出，如图3所示。

　　成形滤波器：成形滤波器的基本内插率为×4、×8或×16。此外，还有一个可选的2bit模式以供用户将抽样率减少1/2。成形滤波器的运算由移位累加来完成，其最大输入采样率为MIN((CLK×2×2^twoBitMode)/(#bit×interpolationRate)，CLK/4)。若使用2bit模式，则式中twoBitMode为1，否则为0，#bit为输入数据的位数，interpolationRate为内插率。

　　半带滤波器：半带滤波器的内插率为2，由于其系数在偶数点上为零，因此可将计算量减少一倍。

　　内插滤波器：内插滤波器将半带滤波器的输出采样率插值到最终的采样率Fsout。

　　数控振荡器(NCO)：为内插滤波器提供时钟，并允许输入和输出采样率有非整数倍关系。

　　乘法器：把基带信号调制到可编程中频上。

　　输出模块：HSP50415内部集成了双路12位DAC，并由x/sinx滤波器提供滚降补偿，可以实现模拟输出。另外还提供了14位数字输出。

[p]

2.2 HSP50415的特点

　　HSP50415是一个功能强大的可编程调制器，编程十分灵活，信号的极性可以通过编程来改变，内部集成了高速D/A转换器，性价比较高。HSP50415具有功耗低、 精度高、可靠性强等优点，其主要性能参数如下：

　　●最高输出采样率达100MHz 最高输入数据率达25MHz。

　　●编程载波NCO和符号NCO均为32位，精度高。

　　●x/sinx滚降补偿。

　　●每路有四片64×72位的FIR滤波器，其系数RAM可由Intersil公司提供的软件来产生。

　　●成形滤波器的内插率可编程设置，达24个符号间隔，半带滤波器和内插滤波器的系数是固定的。

　　●数字信号处理能力大于70dB(SFDR)。

　　●14位数字输出或双路12位D/A模拟输出，D/A处理能力大于50dB。微处理器端口有18个控制寄存器，可方便地控制256×32位FIFO及其深度、成形滤波器的阶数、增益调整、符号速率、载波频率及是否旁路某些模块等。

　　2.3 HSP50415的主要管脚功能：

　　CLK： 系统时钟

　　SYSCLK/2： 系统内部时钟

　　DIN<15:0>： 数据总线

　　CDATA<7:0>： 微处理器数据总线

　　RD： 微处理器读

　　WR： 微处理器写

　　ADDR<2:0>： 微处理器地址总线

　　Iout<13:0>,Qout<13:0>： 数字输出

　　IOUTA,IOUTB,QOUTA,QOUTB: 模拟输出

　　2*SYMCLK： 采样时钟的2倍

　　REFCLK： 参考时钟

　　DATACLK： 异步数据时钟

　　TXEN： 猝发模式选通信号

　　ISTRB： 路数据选通信号

　　INTREQ： 中断请求信号

　　FEMPT,FOVER,FFULL： FIFO电平监控信号

　　LOCKDET： 数字锁相环的状态标志

　　ICOMP,QCOMP： 为减小串音提供的补偿信号

　　REFLO： 内部参考选择

　　REFIO： 外部参考电压输入

　　FSADJ： 满量程电流调整

　　2.4 HSP50415的初始化及参数设置

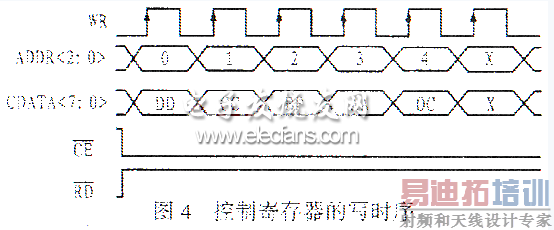

　　HSP50415的初始化包括两部分，一是对控制寄存器的初始化，二是对成形滤波器系数RAM及星座映射器RAM的初始化。HSP50415总共有18个寄存器，通过对这些控制寄存器的访问，可以方便地控制256×32位FIFO及其深度、成形滤波器的阶数、增益调整、符号速率、载波频率以及是否旁路某些模块等，从而便于进行硬件调试。系数和控制字的值可以使用Intersil公司网站提供的可执行文件sim415.exe和modulator.exe方便地产生。图4表示将值为AABBCCDD的控制字送入地址为0C的控制寄存器的时序。

　　HSP50415的参数可由下面的公式确定：

　　符号率NCO=(symbolrate/Fsout)×232

　　载波NCO=(carrierFrequency/Fsout)×232

[p] 3 HSP50415的调制原理及实现



　　HSP50415的复数乘法器可完成如下运算：

　　S(n)=I(n)cos(ω0ts)-Q(n) sin(ω0ts)

　　其中，S(n)为输出信号，ω0为载波频率，ts为取样间隔。根据I(n)和Q(n)编码方式的不同，可以完成BPSK、QPSK、m-QAM等调制方式。如令Q(n)=0，则：

　　S(n)=I(n)cos(ω0ts)

　　此时即可得到DSB调制信号。

　　4 用HSP50415实现数字上变频

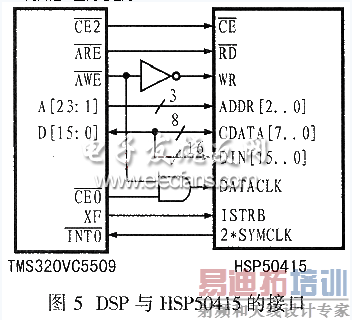

　　HSP50415编程灵活，可应用于无线电台的发射系统中。图5为HSP50415与TMS320VC5509的接口电路，可用来实现数字上变频技术。



　　图中采用了两个片选信号，用于区分微处理器端口和数据端口。初始化时CE2选通，DSP通过微处理器接口访问HSP50415。初始化完成后CE0选通，DSP每收到一个中断，便通过DATA/FIFO接口向HSP50415发一个数据。XF连接ISTRB以表明这个数据是I数据还是Q数据。CE0与AWE相或产生DATACLK信号。中断信号由2*SYMCLK产生。

　　5 典型程序代码

　　5.1 一个32位寄存器初始化代码

　　amov #BUFF0,xar0 ;BUFF0定义为片选2空间的地址0x400000

　　mov #0xDD, *ar0

　　amov #BUFF1, xar0 ;BUFF1定义为片选2空间的地址0x400001

　　mov #0xCC, *ar0

　　amov #BUFF2, xar0 ;BUFF2定义为片选2空间的地址0x400002

　　mov #0xBB, *ar0

　　amov #BUFF3, xar0 ;BUFF3定义为片选2空间的地址0x400003

　　mov #0xAA, *ar0

　　amov #BUFF4,xar0 ;BUFF4定义为片选2空间的地址0x400004

　　mov #0x0C, *ar0

　　5.2 简单的发送程序(以正弦波为例)

　　mov #63， ac0 ;设发射通常为64,循环发送

　　amov real_data, xar1 ;xar1中存放实数

　　amov imag_data, xar2 ;xar2中存放虚数

　　send:

　　amov #FIFO, xar0 ;定义FIFO为片选0空间地址为0x02000

　　bset xf

　　mov *ar1+, *ar0

　　bclr xf

　　mov *ar2+, *ar0

　　sub #1, ac0

　　bcc qq, ac0==0

　　reti

　　qq: mov #63, ac0

　　amov real_data, xar1

　　amov imag_data, xar2

　　reti
