利用12V供电来驱动5至8个串联的3W LED灯的电路
录入：edatop.com 点击：
简介：

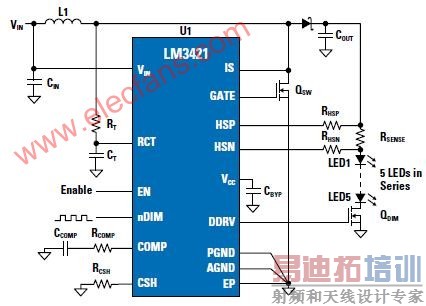

• 这款电路利用12V直流/12V交流的供电来驱动一组共5 至8个串联一起的3W LED，适用于现有QR111、PAR30/38 照明系统装置的大小规格 。
• 由于串联的 LED 的总正向电压高于输入电压，因此 LM3421 芯片与升压拓扑结构的搭配是最理想的解决方案。
测试数据：
1：输出电压及电流
参数读数
输入电压负载输出电压输出电流
12 VDC 5 个 LED 19.98V 0.72A
2：效率
读数
输入电压输入电压输入电流输出电压输出电流效率
12V 12V 1.27A 19.98V 0.72A 94.50%
物料清单 (主要组件)
项目代号产品简介零件编号供货商
1 U1 适用于恒流 LED 驱动器的低端控制器LM3421 (eTSSOP−16) 美国国家半导体
2 L1 15 μH 7447709150 Coilcraft
3 CIN 150 μF/50V 铝电解质电容器 EEEFK1H151P Panasonic
4 COUT 150 μF/50V 铝电解质电容器 EEEFK1H151P Murata
