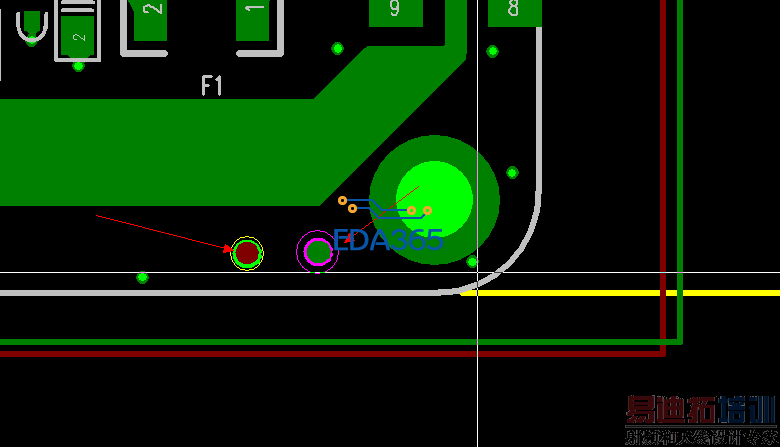

PADS Layout中，这种露铜表面焊盘是如何放置的？具体有什么作用？如图.
录入：edatop.com 点击：
箭头指示的地方.分别显示TOP与Bottom铺铜图.
这是MARK点，用于贴片机贴器件时定位用的。
如何来放置MARK点.找了些PCB板子看了下,有的板上也没放置MARK点.
有的放工艺边了。
一般放对角，一面2颗，一共4颗。
稍微严格点就一面放3颗，基本都放在角落。
