下下面这个图的PCB封装该怎么画
录入：edatop.com 点击：

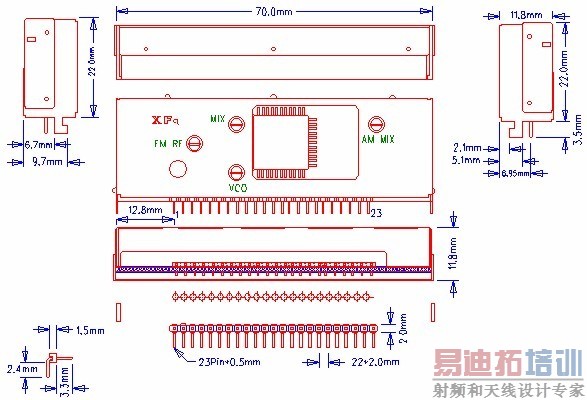

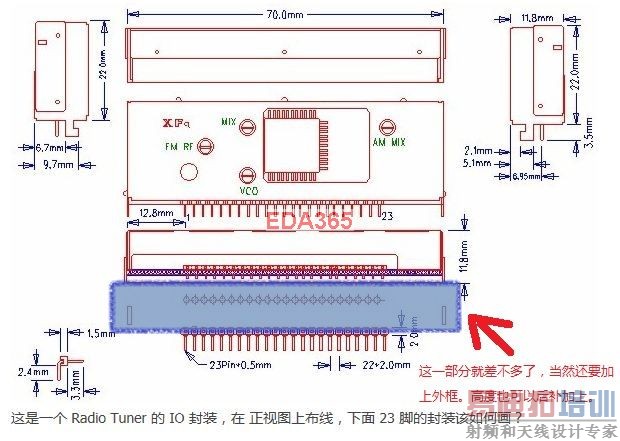

这是一个 Radio Tuner 的 IO 封装，在 正视图上布线，下面 23 脚的封装该如何画？
像这种一般都是导结构图进去再设置的，直接画很难的
先用CAD画出结构图，再导入到layout里
23pin的一个排插而已，pin间距2.0mm，钻孔0.6外环1.0，丝印11.8*70MM
