过孔不能换层

录入:edatop.com    点击:

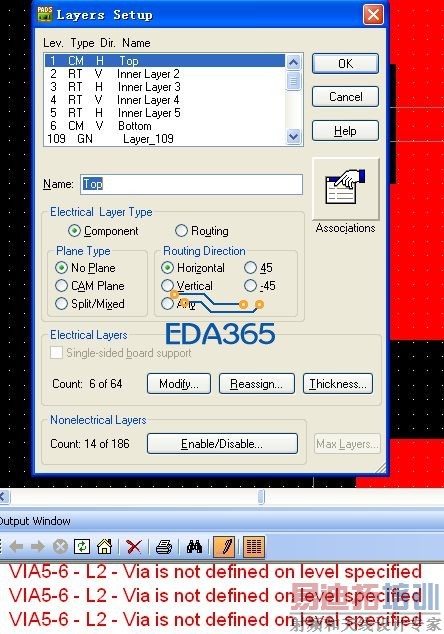

过孔换层时提示VIA5-6 - L2 - Via is not defined on level specified
请各位大神看看,是哪里设置有问题?




西柯一梦 发表于 2013-8-15 11:09

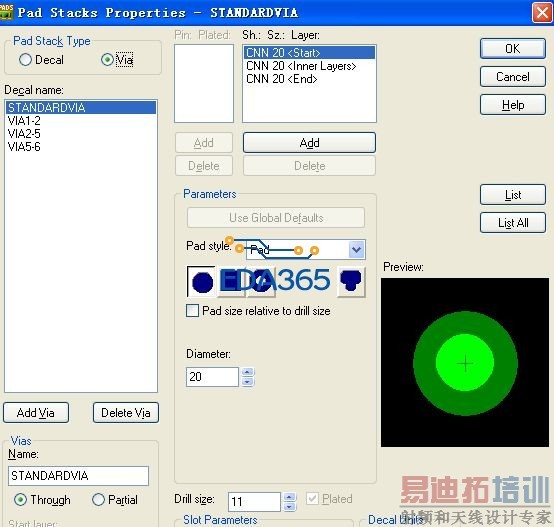

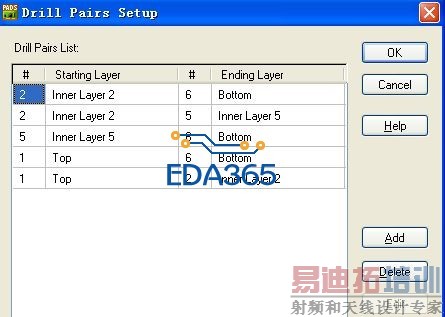

仔细看我的图和你的图有什么不同?

你的second是GND,可是我的下拉列表中没有,是要在层设置中把一层设为GND才可以吗?

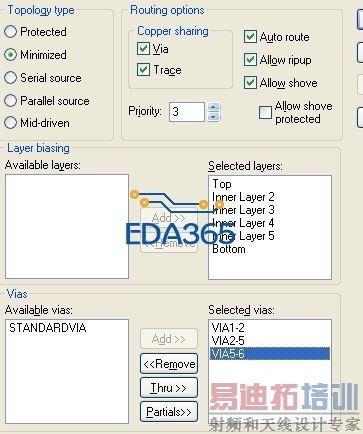

检查一下默认规则的routing rule里的vias的selected vias.

drywell 发表于 2013-8-15 12:10
