layout转router时过孔上显示叉

录入:edatop.com    点击:

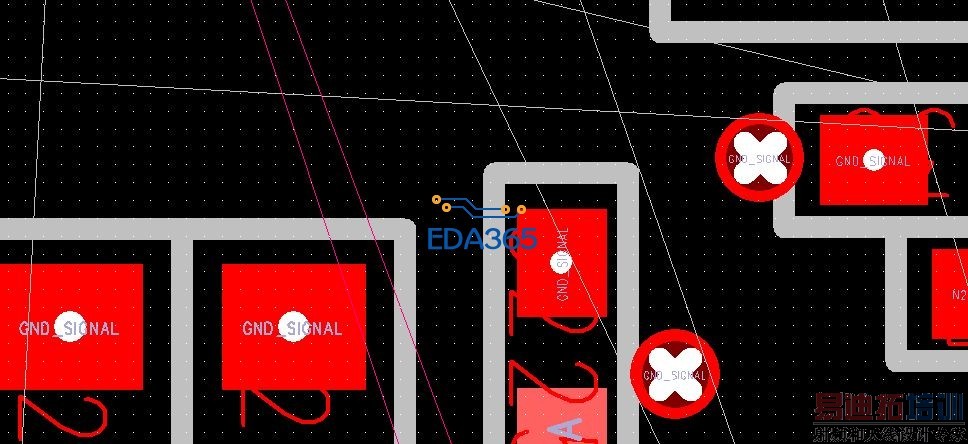

请各位大神看下,这个是怎么回事,是哪里设置有问题?


这个x 表示已经连了, 不用再连了.

可没有线把他们连到一起呀

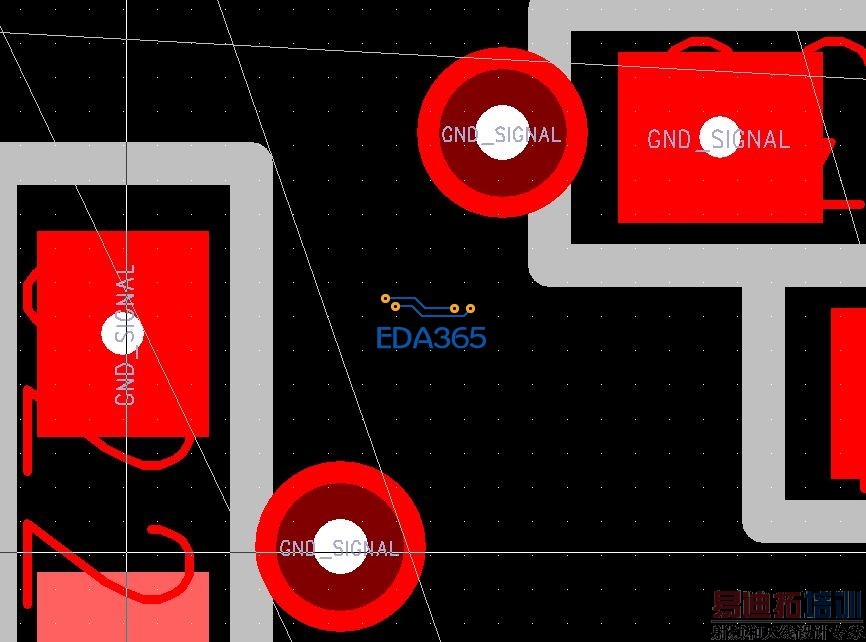

之前这些线是连在一起,后来我把他们都删了,重新走,转成router就成这样了

多少层板 这个好像是地线吧

是地线4层板

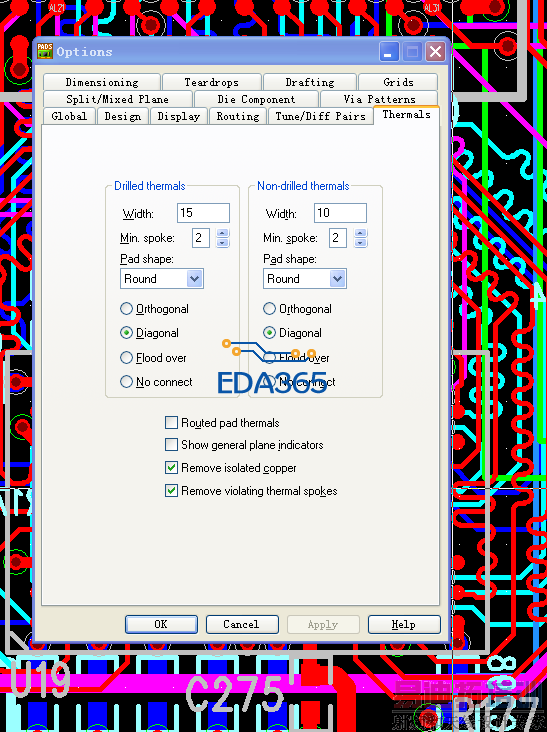

这是你设置的铺铜的模式。

在 drilled thermals 选项下 你选择flood over,就不会出现了。

cwfang2013 发表于 2013-8-16 16:26

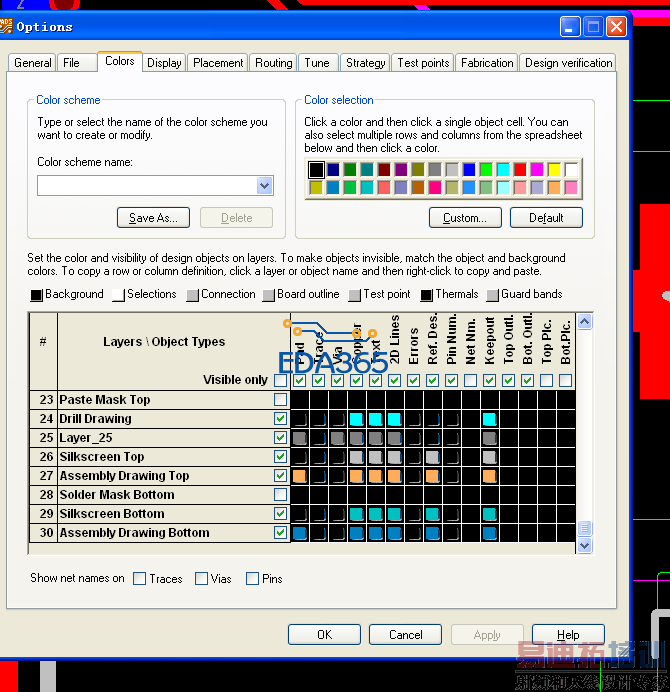

这是颜色设置的问题

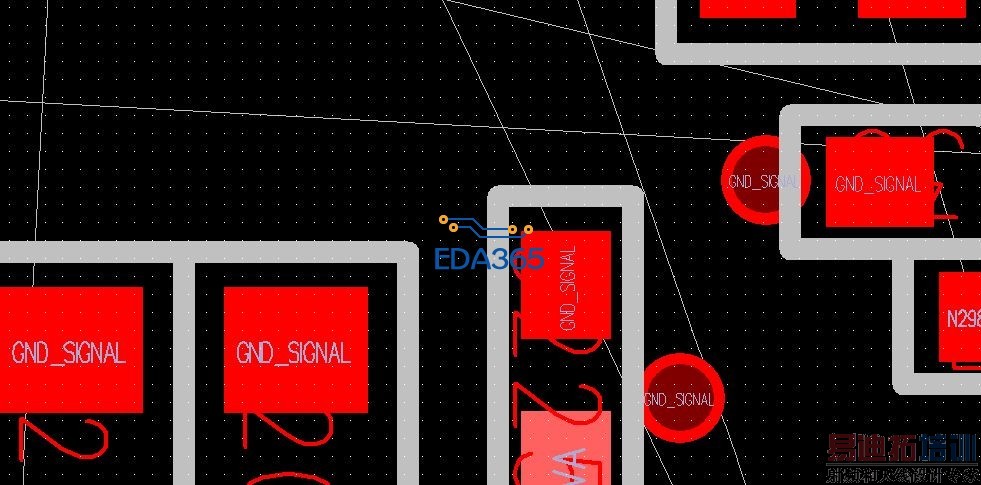

把thermals的颜色设置成黑色就可以了

厉害 ,佩服呀!
thermals 一般默认是什么颜色, 我打开别的几个板子,颜色是灰色的,怎么没出现这种情况呢?
本来是给你评5的,但老是提示输入正确的分值,所以就在下拉列表中选的一分

应该给我评分, 看介里看介里.

其实什么颜色没什么关系,对你做板子没什么影响

混合层铺铜后标示过孔位置的,把show general plane indicator的打勾去掉就不会显示了。

不错。厉害

你应该是把内层设置成了电源混合层
