Buffer前后一起控制等长的新方法
录入：edatop.com 点击：
Buffer前后一起控制等长的新方法

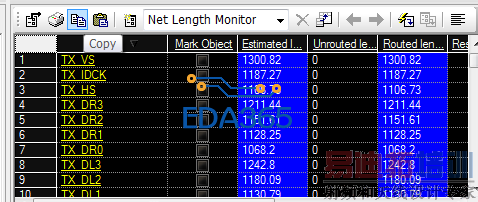

在router里将要控制的信号加到Matched Length Net Groups内，在Spreadsheet/Net Length Monitor ，复制网络长度，

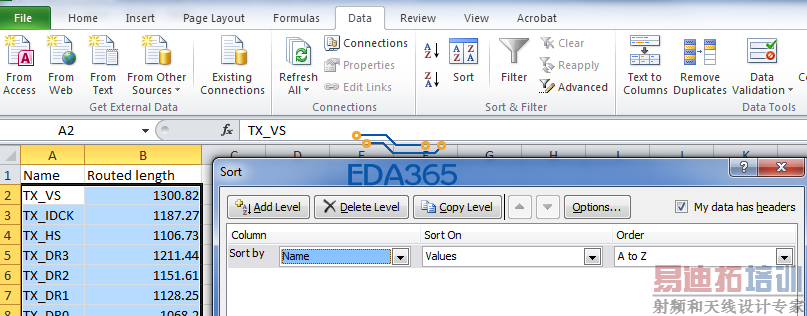

在excel表格中进行处理，只留下长度跟网络信号即可，

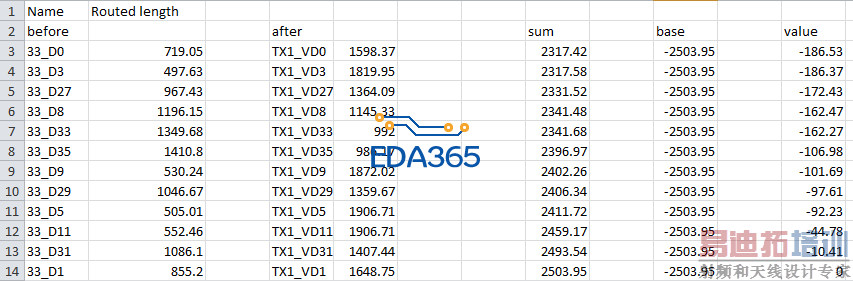

重要的是排序，buffer前后的分别排开，再SUM。接着按求和的顺序将SUM进行排序。再去图中将最长的走线调至最短，然后进行等长处理，我这里以300mil来控制。最后超过300的再去关注如何走线。
若有更简便的方法，欢迎大家共同讨论！
在router里将要控制的信号加到Matched Length Net Groups内，在Spreadsheet/Net Length Monitor ，复制网络长度，
在excel表格中进行处理，只留下长度跟网络信号即可，
重要的是排序，buffer前后的分别排开，再SUM。接着按求和的顺序将SUM进行排序。再去图中将最长的走线调至最短，然后进行等长处理，我这里以300mil来控制。最后超过300的再去关注如何走线。
若有更简便的方法，欢迎大家共同讨论！
也可以这么做：
1.在ECO模式下加入一些电阻，分别连到BUFFER的两端；
2.把电阻两端的网络associated；
3.保证电阻到BUFFER的走线是等长的（对称的BUFFER最好，否则也可以用pin pair等长组定义一下）；
4.定义associated nets的等长组，并走线；
5.在ECO下删除加入的电阻。
这个方法也不错，省去计算的麻烦。关键有一点不好解决的是若原理图频繁的更换，这个器件要不断的增加或者将增加的这几个做成块，若原理图有改动再一起加进来。
两头短接起来就可以了。
果然高明，两头短起来后，最后再update eco文件就可以，省去繁缛的计算。
学习了
不错，看看
高人！
