PADS封装相关问题
录入：edatop.com 点击：

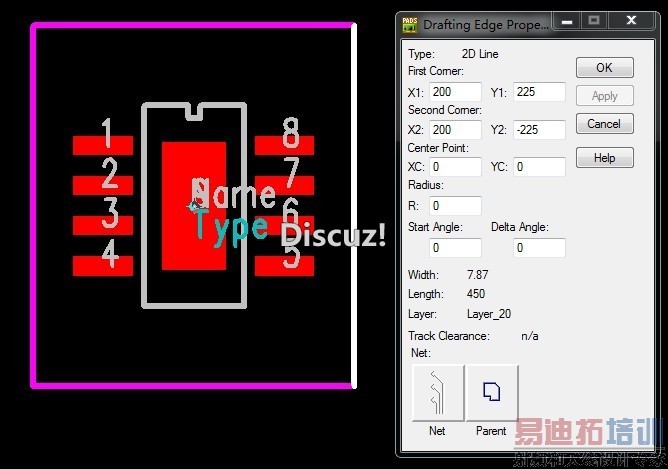

使用pads的向导工具生成的封装，最外侧的粉色线是什么？
这是 Placement Outline, 布局用的.
封装里面的禁布层设置在哪里？
