Padslayout 不能放过孔
录入：edatop.com 点击：

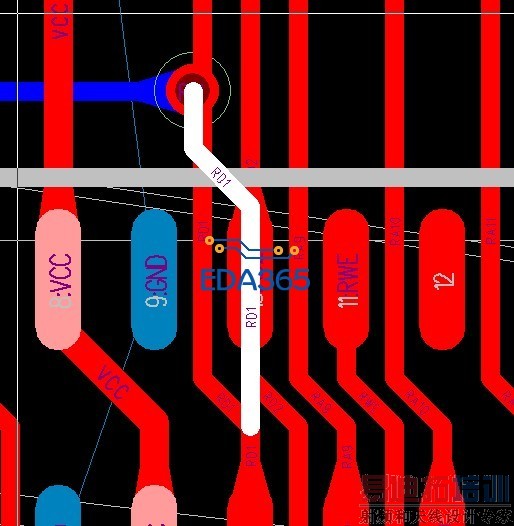

本人padslayout新手，在做一四层板练习时，发现换层加过孔后，右边的线怎么也连不上同网络的线，如图

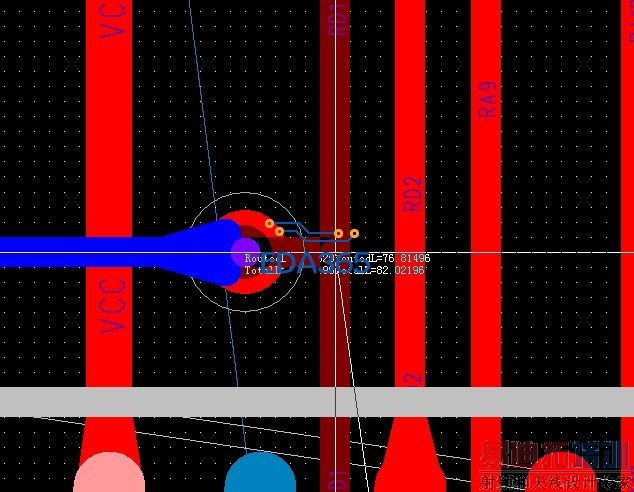

尝试F2 F3 DRO DRP都不行，特请教.
尝试F2 F3 DRO DRP都不行，特请教.
shift+单击呢？
问题解决了，应该是图示部分做了make reuse, break reuse后可以使用，还是要谢谢楼上
