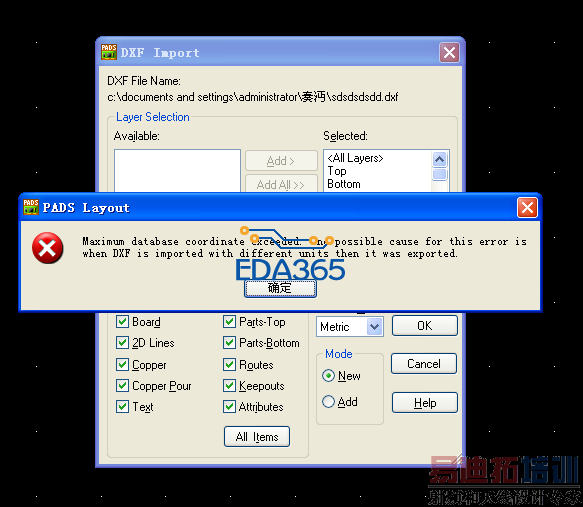

导入DXF出现报警

录入:edatop.com    点击:

怎么解决?
tX1.rar

应该是导入的时候pads的单位要用mil,如果导进去的时候发现尺寸小了,在CAD里放大39.37倍再导进去就可以了,单位还是用mil

DXF多分解几次,路径名称全英文,不要有特殊符号,你的名称是有中文吧,试试呢?

单位没设对吧

试了,没用,单位都是MM

打开一个新的cad模板,然后把这个剪切到新的模板里,保存一下再导。

边框是块,要先分解。选中边框,命令栏输入X,然后按空格就可以分解了。
导入PADS出现提示,直接确定,最后一个提示随便输入一个数,就可以导进去了。
TX.rar

可以发给我来处理,呵呵

不明白,学习中

分解,闭合,强制强入,OK
tX1-2005.rar

没试过,哈哈哈

可以先把DXF导入到CAM350中,然后再从CAM350导出就能解决了,我前一阵刚遇到这样的问题,就是用这种方法解决的

可以先把DXF导入到CAM350中,然后再从CAM350导出就能解决了,我前一阵刚遇到这样的问题,就是用这种方法解决的
