Pads设计校验错误

录入:edatop.com    点击:

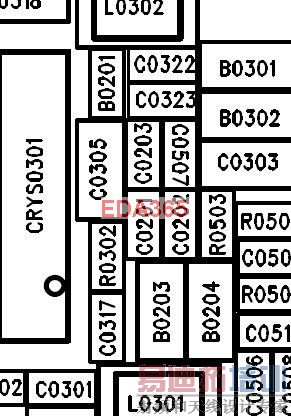

pcb文件

第一个错误把铜重新铺一下在检查应该就不会出现了
第二个Desing verification里面有很多检查项如图,你要根据你需要检查的内容勾选相应的项,检查完了再根据它提示的错误确认一下,有些错误是不要紧的

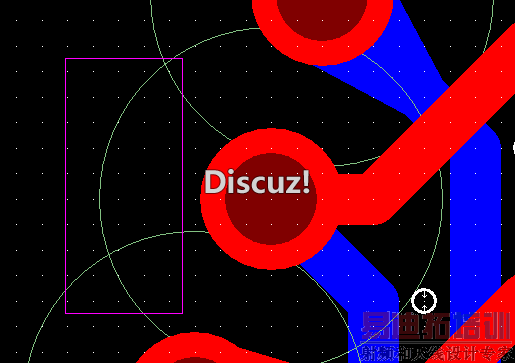

但是copper到drill的间距怎么也达不到0.5mm,测了一下只有0.384mm,为什么敷铜时怎么不按规则设置0.5mm来呢?

这是个啥东东啊

自己顶下
