AD10导入到PADS里，为何边框线变成了空心线.
录入：edatop.com 点击：
问题如题。

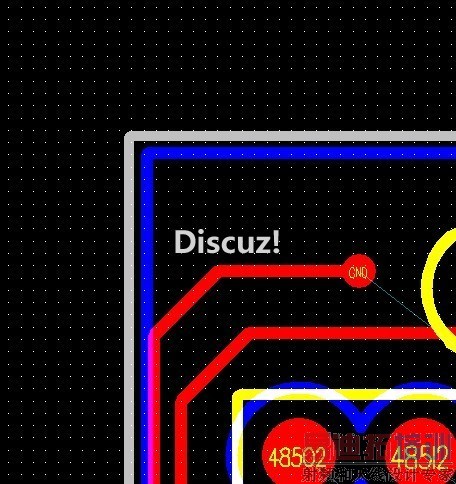

在AD10里，边框是画在KEEPOUTLAYER层。转到pads后每一段都变成了空心闭合线，无法将原边框改为边框了。
在AD10里，边框是画在KEEPOUTLAYER层。转到pads后每一段都变成了空心闭合线，无法将原边框改为边框了。
默认的边框在机械一层，在KEEPOUT是不标准的。转过去自然有问题
问题解决了.

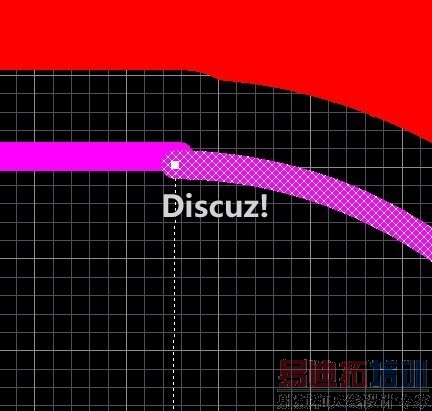

在AD10的PCB里，由于边框中有个圆弧线，这个线和相邻的直线看上去是连到一起了，但是线的中心没有对上，这可能就是所谓的没有闭合？

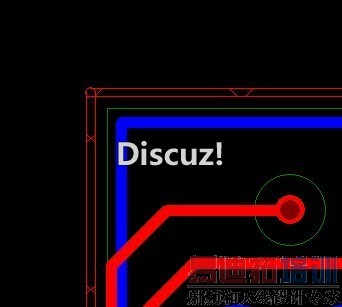

这种情况下导入到PADS里，边框线就变成了一段一段的空心线。

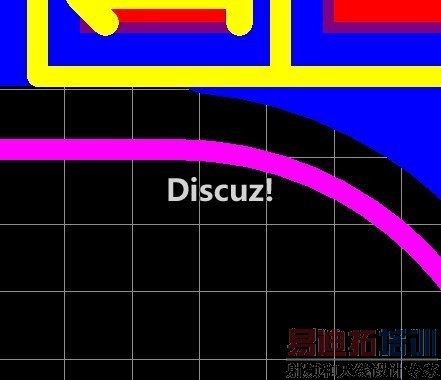

改成这样后，导入到PADS里，就直接变成边框了。

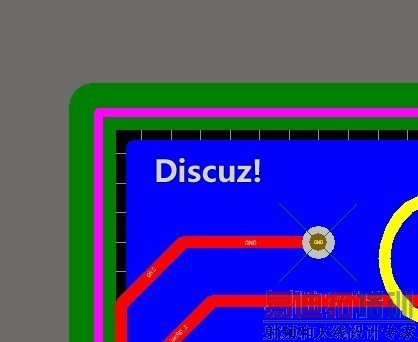

这是导入完成后的图，截取的位置和顶楼图所示位置一致。
学习了
