PADS layout中 Verify Design检测有错误
录入：edatop.com 点击：
一个6层的板子画完之后，进行设计检测
选择tools->Verify Design工具进行connectivity检测，发现有很600多个错误。这些线都连上了，怎么会有这么多错误，我把线删了，重新画，还是有这么多错误，希望高手指点一下！
选择tools->Verify Design工具进行connectivity检测，发现有很600多个错误。这些线都连上了，怎么会有这么多错误，我把线删了，重新画，还是有这么多错误，希望高手指点一下！
灌铜
没图没真相啊
没铺铜？

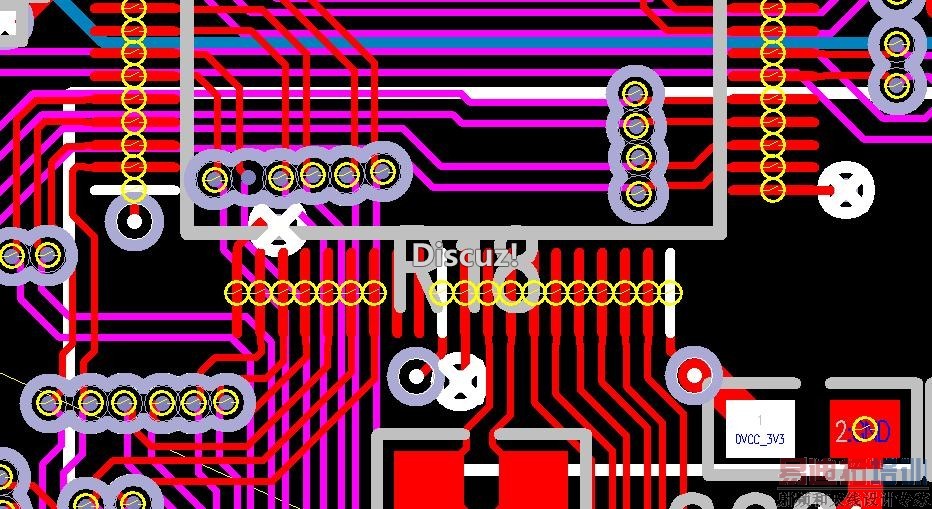

图片给你了，谢谢您！
你要重新灌铜啊
